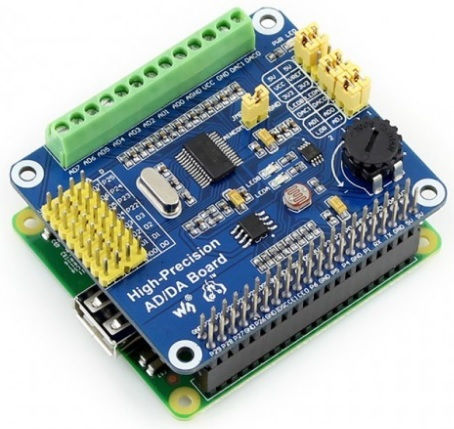

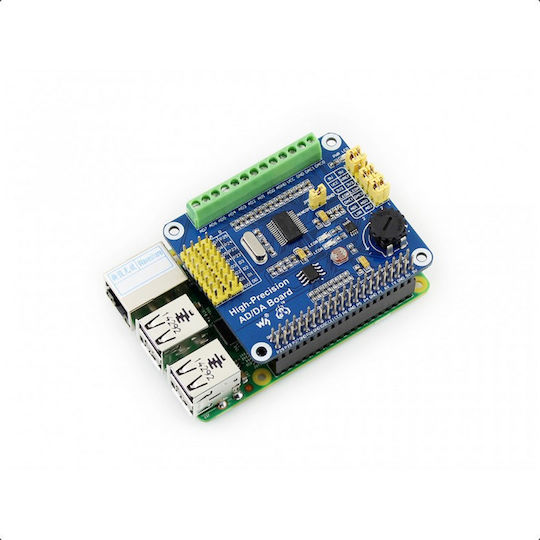

Cardul de înaltă precizie AD/DA adaugă funcții AD/DA de precizie înaltă la Raspberry Pi, rezolvând absența acestor funcții în interfața GPIO.

• Extensor standard de 40 pini GPIO pentru Raspberry Pi, care suportă seriile Raspberry Pi și Jetson Nano.
• Integrează ADS1256, 8 canale ADC de 24biți de precizie înaltă (4 canale de intrare diferențială), viteză de eșantionare de 30ksps.
• Integrează DAC8552, 2 canale DAC de 16biți de precizie înaltă.
• Intrare integrată prin pinuri, pentru conectarea semnalelor analogice.

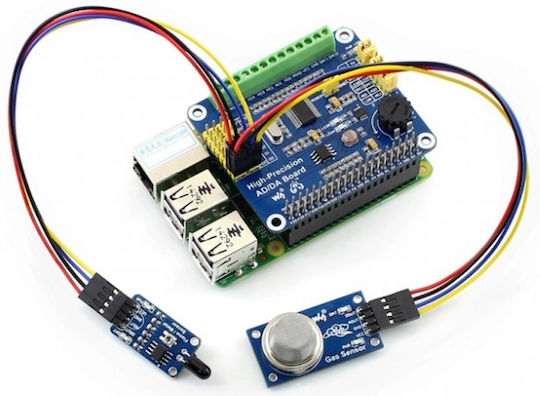

• Dispunerea pinurilor este compatibilă cu standardul de interfață pentru senzori Waveshare, facilitând conectarea diverselor senzori analogici.
• Interfață integrată de intrare/ieșire prin terminale cu șuruburi, pentru conectarea semnalelor analogice/digitale.
• Funcționalitate de circuit de testare AD/DA, ușurează demonstrația semnalelor.
• Interfață GPIO Raspberry Pi: pentru conectare la Pi.
• Intrare/ieșire AD/DA: terminale cu șuruburi.
• Intrare AD: pinuri, compatibilă cu standardul de interfață pentru senzori Waveshare.
• Cristal de 47.68M.
• LM285-2.5: oferă referință de tensiune pentru cipul ADC.
• Foto-rezistor.
• Indicator de ieșire LED.
• Potentiometru de 10K.
• DAC8552: DAC de 16biți cu precizie înaltă, 2 canale.
• Indicator de putere.
• ADS1256: ADC de 24biți cu precizie înaltă, 8 canale (4 canale de intrare diferențială).
• Jumper de testare ADC.
• Jumper de testare DAC.
• Jumper pentru selectarea puterii.
• Configurație referință la masă ADC: când intrarea este unică, AINCOM este terminalul de referință, poate fi conectat la GND sau la o referință externă de tensiune.
