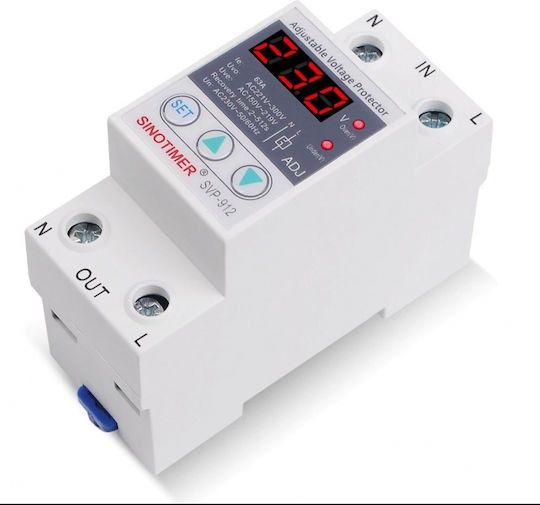

Releu Digital de Protecție a Tensiunii Sinotimer SVP-912-80A

• Model: SVP-912-80A
• Tip: Releu de protecție reglabil, auto-resetabil, pentru tensiune monofazată, curent nominal până la 80 A.

Specificatii Generale

• Tensiune Nominală: AC 230 V, 50/60 Hz
• Curent Nominal Suportat: 40 / 63 / 80 A (model 80 A)
• Protecție Supratensiune: Da, reglabilă
• Protecție Subtensiune: Da, reglabilă
• Afișaj Tensiune: Da, ecran digital
• Timp de Acțiune (supratensiune/subtensiune): Reglabil
• Timp de Recuperare după Frecare: Automat, reglabil
• Întârziere la Pornire: Reglabilă
• Resetare: Automată / manuală (selectabilă)
• Montaj: Pe șină DIN

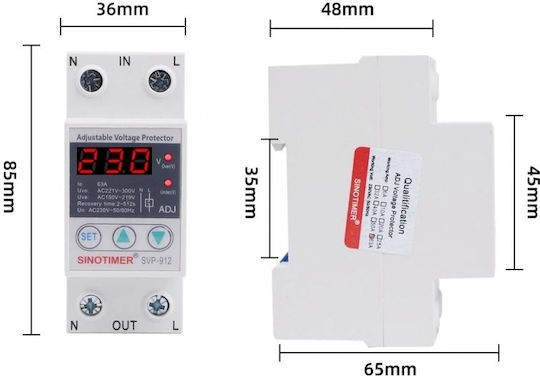

• Dimensiuni: ~85 x 65 x 35 mm
• Greutate: ~180 g

Funcții și Controle

• Protecție împotriva Supratensiunilor și Subtensiunilor: Limite reglabile: Supratensiune: ex. 221 V până la 300 V, Subtensiune: ex. 150 V până la 219 V. Acțiune: deconectarea circuitului când sunt depășite limitele stabilite.
• Timp Reglabil de Răspuns: Timp de frecare: reglabil pentru evitarea frecărilor false în timpul variațiilor scurte de tensiune.
• Ecran și Interfață: Ecran digital pentru tensiune în timp real.

Domenii de Aplicare

• Protecția echipamentelor sensibile de variații de tensiune (ex. frigidere, aparate casnice, echipamente electronice).
• Circuit central de alimentare în case, birouri sau ateliere mici.
• Situații cu fluctuații frecvente de tensiune ce necesită protecție automată și restabilirea alimentării.

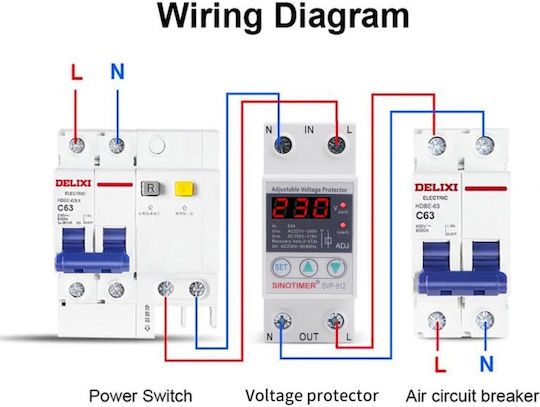

Instalare și Conexiuni

• Se montează pe șină DIN în panoul electric.
• Conexiuni electrice: Intrare L și N de la sursa de 230 V.
• Ieșire L și N către circuitul protejat.
• Setare inițială: reglarea limitelor de supratensiune și subtensiune.
• Alegerea modului de resetare (automat sau manual).

Funcționări Normale

• Alimentare permisă, tensiunea este afișată digital.
• În caz de valori depășite limitele: releul deconectează alimentarea.
• După revenirea parametrilor la valori normale: releul poate restabili automat alimentarea după timpul stabilit de recuperare.

Notițe

• Asigurați-vă că limitele și timpii sunt corect setați pentru consumatorii conectați.
• În caz de frecări frecvente, verificați rețeaua de alimentare sau adăugați protecții suplimentare.
• Ideal pentru echipamente sensibile la tensiune, în special în zone cu alimentare instabilă.
