Informații produs:

• Nume produs: Contor digital monofazat de energie electrică
• Producător: SINOTIMER
• Model: DDS6619-002
• Curent nominal: 5 A
• Curent maxim: 60 A
• Tensiune nominală: 230 V AC
• Frecvență: 50 Hz
• Tip afișaj: LED digital
• Montaj: Șină DIN de 35 mm
• Tip măsurare: Energie activă (kWh)
• Număr faze: Monofazat (1 fază, 2 fire)

Descriere generală:

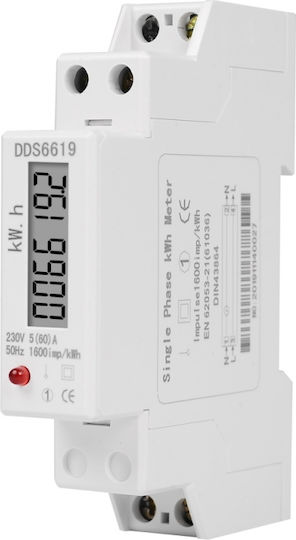

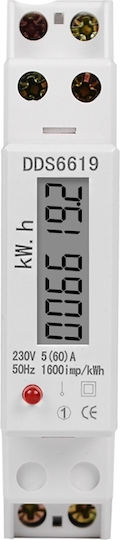

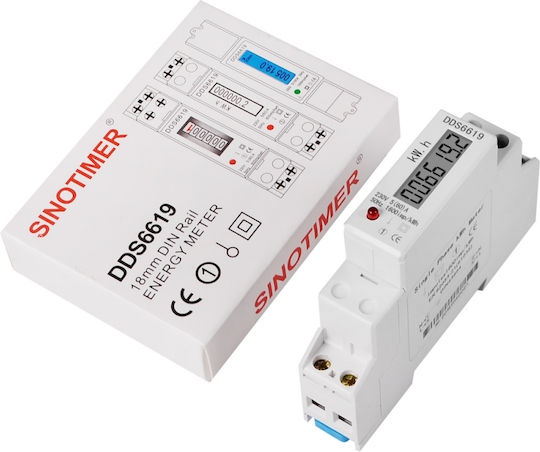

Contorul monofazat SINOTIMER DDS6619-002-30A este un dispozitiv electronic conceput pentru măsurarea consumului de energie electrică activă în instalații monofazate de joasă tensiune. Este potrivit pentru montaj în tablouri electrice casnice sau industriale și permite afișarea clară a consumului total de energie în kWh printr-un ecran LED.

Dispozitivul dispune de ieșire de impulsuri optoizolată, compatibilă cu sisteme externe de monitorizare sau automatizare.

Specificații tehnice:

• Tensiune de alimentare: 230 V AC
• Frecvență nominală: 50 Hz
• Curent nominal (Ib): 5 A
• Curent maxim (Imax): 60 A
• Clasa de precizie: Clasa 1.0
• Tip afișaj: LED digital (kWh)
• Consum redus de energie
• Montaj: Șină DIN de 35 mm
• Ieșire impulsuri: Optoizolată
• Constanta impulsuri: Aproximativ 1600 impulsuri/kWh

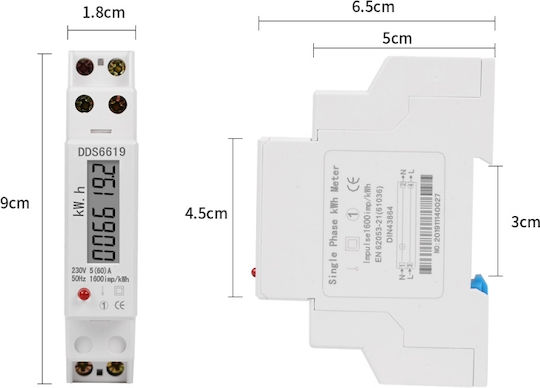

• Dimensiuni: 116 x 18 x 59 mm
• Greutate: 120 g

Principiul de funcționare:

Contorul măsoară energia electrică activă consumată de sarcina conectată, integrând puterea în timp. Valoarea totală a energiei consumate este afișată în kilowați-oră (kWh). Ieșirea de impulsuri generează semnale proporționale cu consumul de energie, utile pentru înregistrare externă sau sisteme de control.

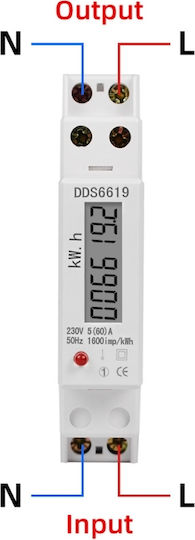

Schema de conectare:

Contorul se alimentează prin conectarea fazei și a conductorului neutru:

• L IN fază intrare
• N IN intrare neutru

Ieșirea de impuls se realizează prin două borne separate:

• PULSE +
• PULSE -

Această ieșire este galvanic izolată printr-un optocuplor.

Avertisment: Conectarea trebuie realizată exclusiv de personal autorizat.

Metoda de instalare:

• Montare pe șină DIN de 35 mm în interiorul tabloului electric
• Fixare solidă pentru evitarea vibrațiilor
• Conectare conform schemei electrice
• După alimentare, afișajul LED va începe să indice consumul acumulat

Ieșire impulsuri:

Ieșirea de impuls permite:

• Monitorizarea consumului prin sisteme externe
• Integrare cu PLC-uri sau sisteme de automatizare
• Înregistrarea datelor de consum în timp real

Ieșirea nu este Modbus, RS485 sau WiFi. Este exclusiv o ieșire de impuls optoizolată.

Domenii de aplicație:

• Instalații electrice rezidențiale
• Tablouri electrice industriale
• Monitorizarea consumului în circuite speciale
• Sisteme de automatizare și BMS
• Aplicații comerciale și administrative

Recomandări:

• Nu este recomandată utilizarea în circuite cu curent mai mare de 60 A
• Pentru curenți mai mari, utilizați un contor cu gamă extinsă
• Nu este destinat măsurătorilor oficiale de facturare de către furnizorii de energie
