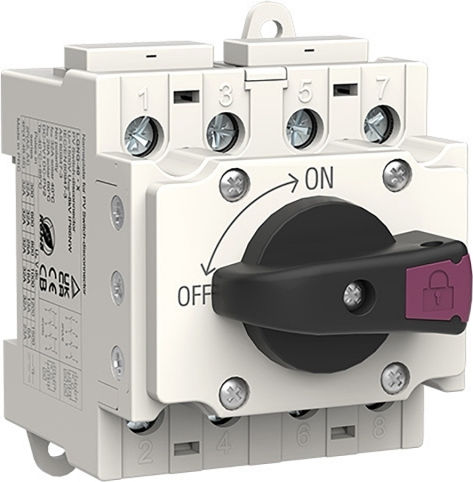

Documentație Tehnică STVP-40X4B Comutator Izolare PV DC

Comutatorul de izolare DC STVP-40X4B a fost proiectat pentru sistemele fotovoltaice pentru a izola circuitele de curent continuu (DC). Permite deconectarea sigură a șirurilor de panouri fotovoltaice în timpul întreținerii sau situațiilor de urgență.

Dispozitivul este proiectat pentru aplicații PV până la 1200V DC și poate fi utilizat în instalații rezidențiale, comerciale sau industriale.

Caracteristici principale

• Comutator de izolare DC pentru sisteme fotovoltaice
• Funcționare manuală ON/OFF
• Montaj pe șină DIN
• Construcție compactă și durabilă
• Contacte din argint pentru conductivitate ridicată
• Compatibil cu aplicații de energie solară de înaltă tensiune

Specificații Tehnice

• Model: STVP-40X4B
• Tip produs: Comutator de izolare DC
• Tensiune nominală: 1200V DC
• Curent nominal: 32A
• Număr de contacte: 4P
• Material carcasă: PA

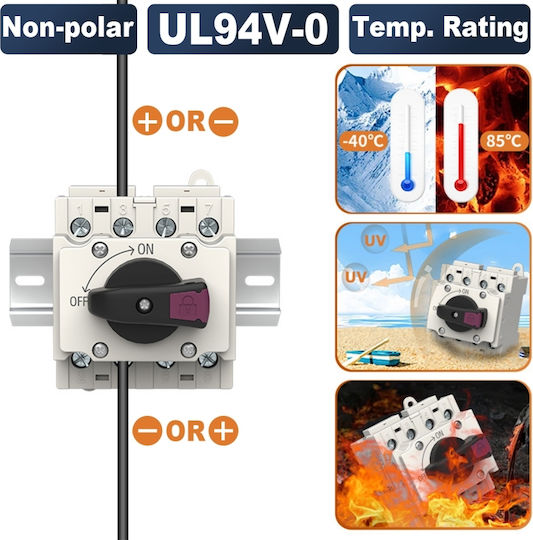

• Clasa material ignifug: UL94V-0
• Material contact: Oțel acoperit cu argint
• Greutate: aproximativ 0.3 kg
• Montaj: Șină DIN
• Poziții comutator: ON / OFF

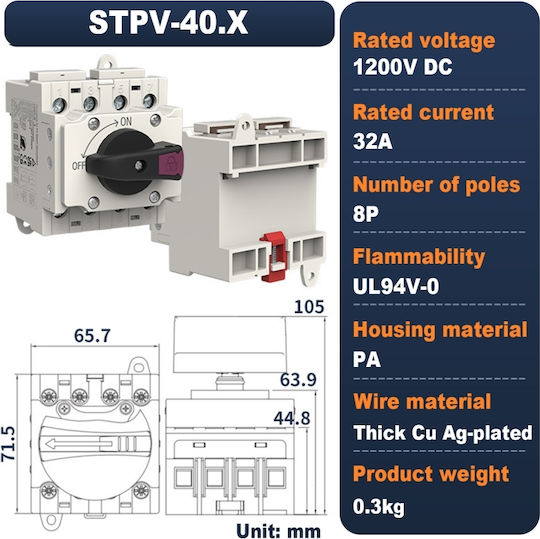

Dimensiuni

• Lățime: 65.7 mm
• Înălțime: 71.5 mm
• Adâncime: 105 mm

Aplicații

• Sisteme fotovoltaice rezidențiale
• Sisteme independente
• Instalații de rețea
• Tablouri electrice PV
• Izolarea șirurilor de panouri fotovoltaice
• Protecție și întreținere instalații de energie solară

Avantaje

• Securitate operațională ridicată
• Compatibil cu tensiuni DC înalte
• Construcție durabilă pentru utilizare îndelungată
• Funcționare simplă și rapidă
• Dimensiune compactă pentru integrare ușoară în tablouri

Recomandări de Instalare

• Instalarea trebuie realizată conform standardelor electrice în vigoare
• Se recomandă utilizarea pe panouri protejate împotriva umezelii
• Verificați compatibilitatea cu tensiunea și curentul sistemului fotovoltaic
• Nu utilizați dispozitivul peste valorile specificate

Pachetul Include

• 1 x Comutator de izolare DC STVP-40X4B

Atenție: Instalarea și pornirea trebuie realizate numai de un electrician specializat.
