Detalii produs:

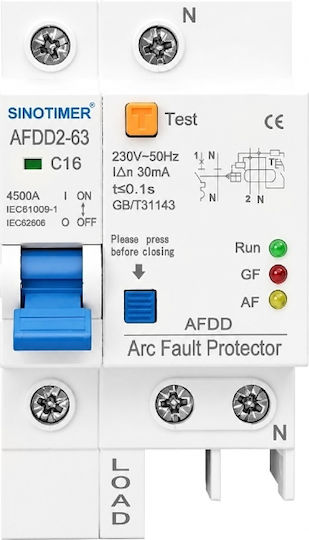

Sinotimer AFDD2-63 C16

Dispozitiv inteligent de detecție a defectelor de arc electric cu protecție diferențială și magnetotermică integrată

Informații generale

Dispozitivul Sinotimer AFDD2-63 este o protecție electrică avansată proiectată pentru instalații monofazate de 230V. Combină funcțiile unui detector de arc electric (AFDD), protecție diferențială și întrerupător magnetotermic, oferind o protecție extinsă împotriva incendiilor cauzate de defecțiuni electrice.

Dispozitivul monitorizează continuu circuitul și întrerupe automat alimentarea atunci când detectează:

• arc electric periculos
• curenți reziduali (scurgere la pământ)
• scurtcircuit
• supraîncărcare

AFDD2-63 este echipat cu indicatori LED pentru monitorizarea stării de funcționare și buton de testare pentru verificarea periodică a sistemului de protecție.

Caracteristici principale

• Detecție și protecție pentru arc electric (AFDD)
• Protecție diferențială 30mA
• Protecție împotriva supraîncărcării
• Protecție împotriva scurtcircuitului
• Indicator LED RUN
• Indicator LED pentru arc electric (AF)
• Indicator LED pentru scurgeri la pământ (GF)
• Buton TEST pentru verificarea funcționării
• Buton RESET pentru reactivare
• Suport pentru șine DIN 35 mm
• Carcasă rezistentă la temperaturi ridicate
• Fereastră de vizualizare pentru starea contactului

Specificații tehnice

• Producător: Sinotimer
• Model: AFDD2-63
• Tip produs: AFDD + RCBO
• Număr poli: 1P+N
• Curent nominal: 16A
• Curba de întrerupere: C
• Tensiune nominală: 230V AC
• Tensiune maximă admisă: 240V / 415V AC
• Frecvență nominală: 50Hz
• Capacitate de întrerupere: 4500A
• Curent rezidual nominal: 30mA
• Tip protecție diferențială: AC
• Timp de întrerupere AFDD: 0.1 secunde
• Durată de viață mecanică: 80,000 cicluri
• Durată de viață electrică: 20,000 cicluri
• Temperatură de funcționare: -40°C până la +85°C
• Certificare: CE
• Standard RCBO: IEC 61009-1
• Standard AFDD: IEC 62606
• Standard suplimentar: GB/T31143

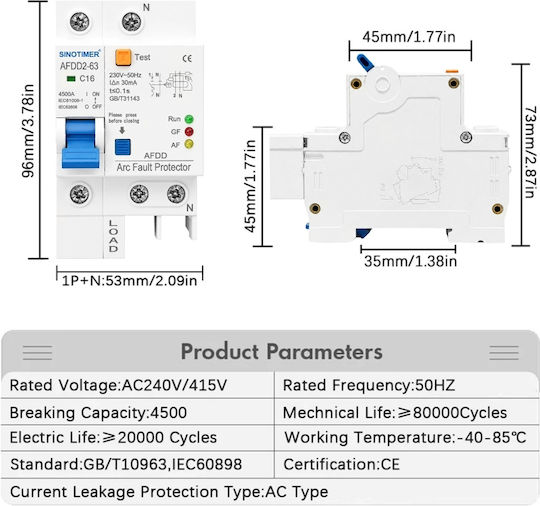

Dimensiuni

• Înălțime: 96 mm
• Lățime: 53 mm
• Adâncime: 73 mm
• Montare: Șină DIN 35 mm

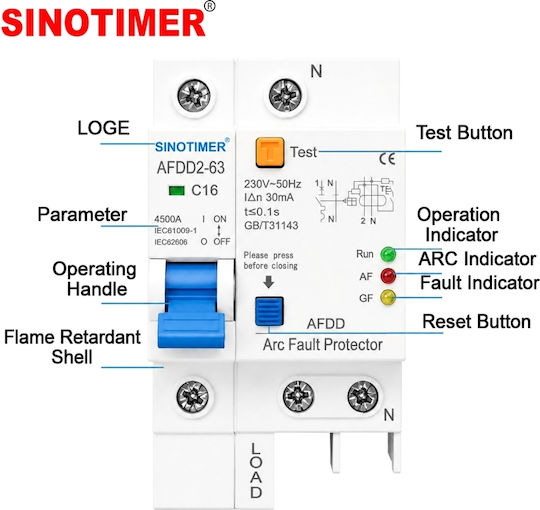

Indicatori și controale

• Buton TEST: Permite simularea defectului pentru a confirma funcționarea protecției diferențiale și a AFDD.
• Buton RESET: Permite resetarea dispozitivului după întrerupere.
• Indicator RUN (verde): Semnalează funcționarea normală a dispozitivului.
• Indicator GF (roșu): Semnalează întreruperea cauzată de curent de scurgere la pământ.
• Indicator AF (galben): Semnalează detectarea unui arc electric periculos.

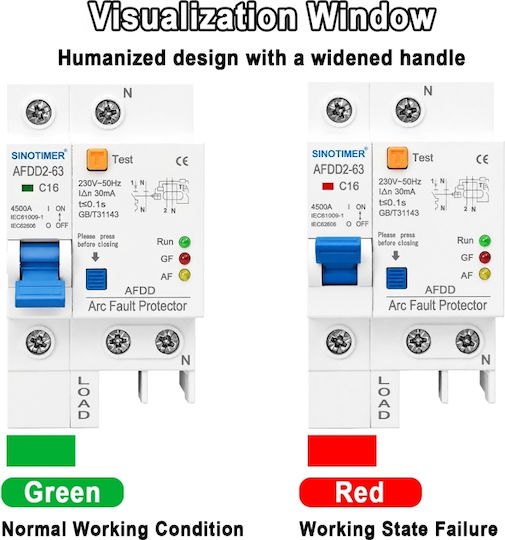

• Fereastră de vizualizare:
• Verde = funcționare normală
• Roșu = contact deschis sau defect detectat

Schema de cablare

• Intrare curent:
• Fază (L)
• Neutru (N)
• Ieșire sarcină:
• Fază (LOAD)
• Neutru (N)

Conexiunile trebuie realizate conform marcajelor de pe carcasa produsului.

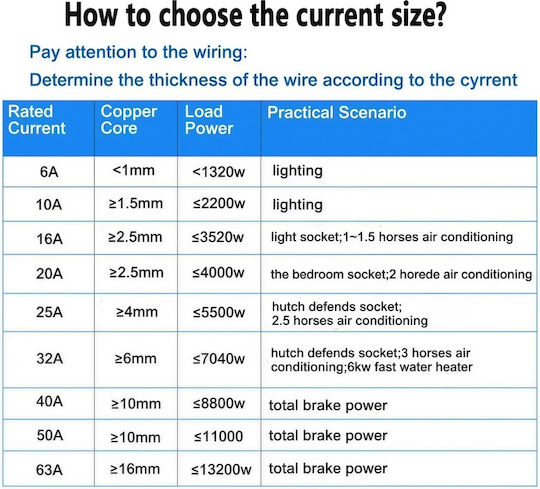

Recomandări pentru alegerea curentului nominal

• Curent nominal: 6A
