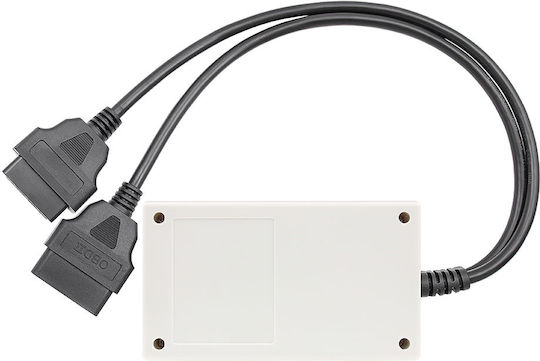

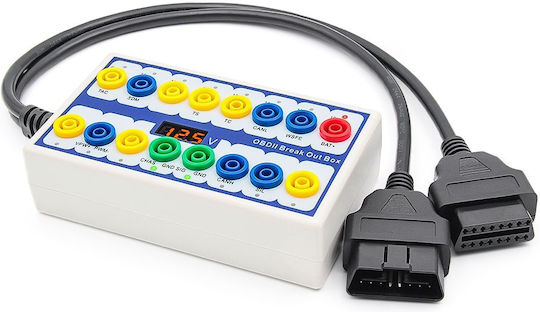

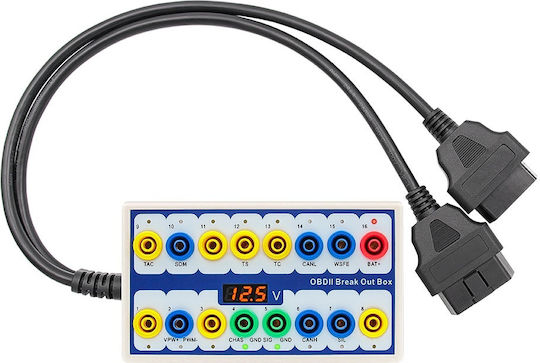

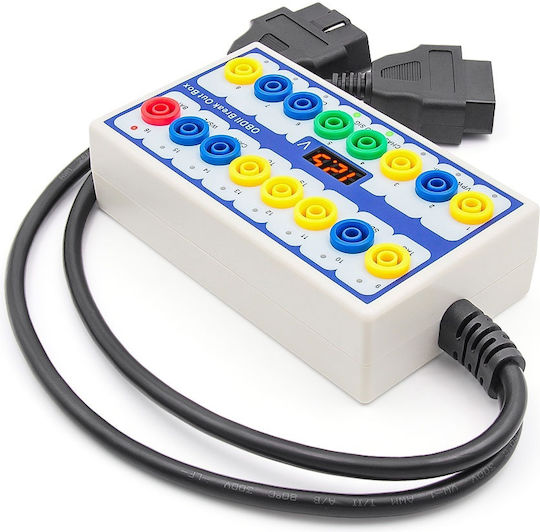

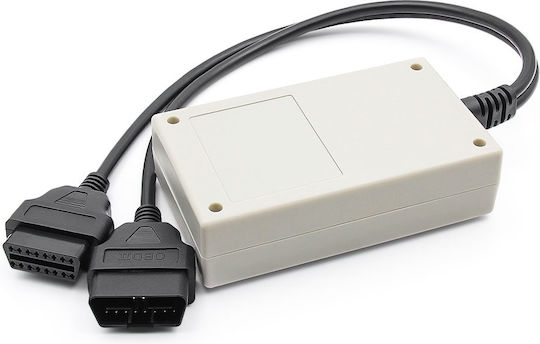

Unitatea de testare OBD2 Breakout Box este o platformă de diagnostic modernă pentru detectarea comunicației dintre interfața OBDII a autoturismului și instrumentele de diagnoză. Dispozitivul permite conversia semnalelor OBD, testarea tensiunilor pe pini și alimentarea vehiculului în timpul înlocuirii bateriei, prevenind pierderea datelor din ECU sau blocarea sistemului.

Caracteristici principale:

• Detectare rapidă a comunicației OBDII – LED-urile integrate indică vizual activitatea pe fiecare protocol.
• Convertor OBD1 la OBD2 – permite utilizarea adaptorilor pentru conectarea autoturismelor mai vechi cu mufe OBD1 la un tester OBD2.
• Testarea pinilor individuali – facilitează diagnosticarea tensiunilor sau a defecțiunilor pe fiecare linie a conectorului OBD.
• Funcție de alimentare externă – menține ECU-ul mașinii activ în timpul înlocuirii bateriei pentru a preveni pierderea datelor sau resetarea setărilor.

Funcționare:

Conectați unitatea OBD2 Breakout Box la portul de diagnostic al autoturismului. Alimentarea și tensiunea pe pini sunt afișate prin LED-uri. Conectați testerul auto – LED-urile se aprind sau clipesc în funcție de protocolul activ. Pentru protocolul CAN, LED-urile CAN-H și CAN-L vor lumina puternic la detectare și vor clipi ușor în timpul comunicării. Dacă este necesară o alimentare externă, conectați o baterie portabilă la pinii 16 (pozitiv), 4 și 5 (masă) pentru a menține activ ECU-ul în timpul schimbării bateriei principale.

Beneficii principale:

• Previne defecțiunile cauzate de întreruperea alimentării (martori de avertizare, probleme de blocare, resetarea ECU)
• Ideal pentru ateliere, electricieni auto și pasionați de diagnoză
• Suportă testarea pentru majoritatea protocoalelor OBD-II (CAN, K-Line, J1850 etc.)
• Portabil și ușor de utilizat, cu cablu de test inclus

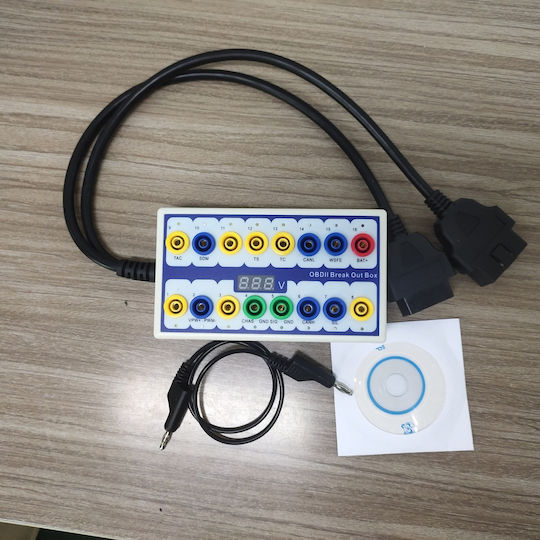

Pachetul conține:

• 1x OBD2 Breakout Box cu LED de indicare

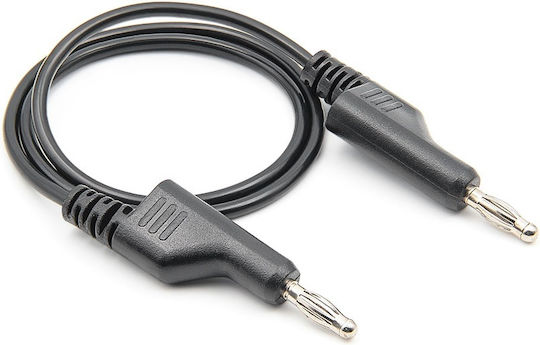

• 1x Cablu de test pentru pini

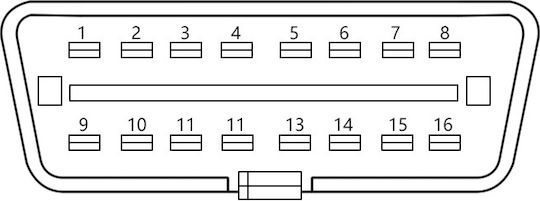

Funcții pinilor:

• PIN 2: J1850 BUS+
• PIN 4: Masă alimentare
• PIN 5: Masă semnal
• PIN 6: CAN High
• PIN 7: K-Line (ISO9141-2)
• PIN 10: J1850 BUS-
• PIN 14: CAN Low
• PIN 15: L-Line
• PIN 16: +12V Alimentare

Notă: Această unitate nu este un tester auto independent, ci un instrument intermediar între autoturism și testerul OBD2, ideal pentru centre de service sau diagnoze preliminare.
