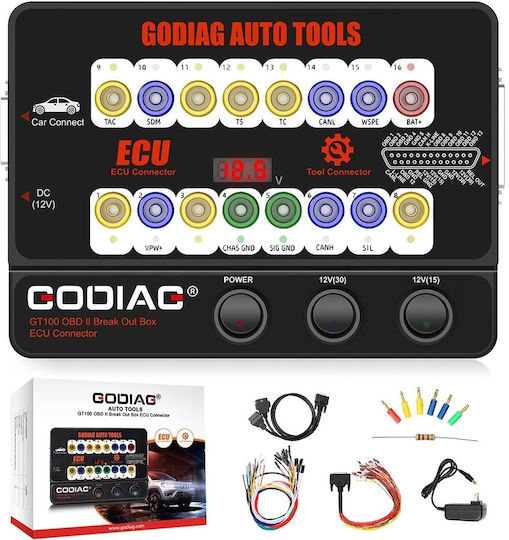

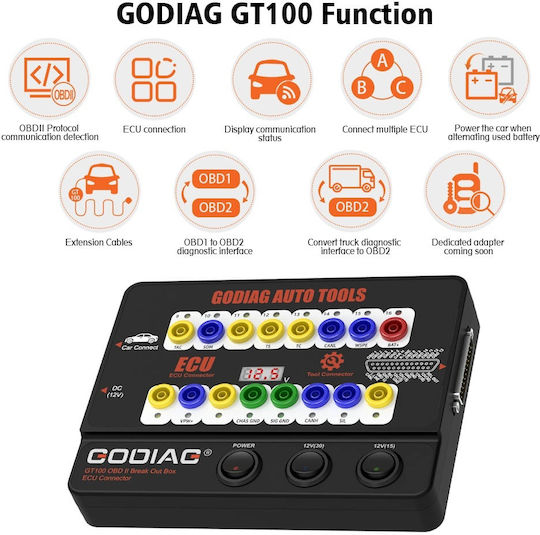

GODIAG GT100 este o interfață profesională OBD II Break Out Box, concepută pentru tehnicieni, electricieni auto, ateliere și utilizatori avansați care au nevoie de teste de diagnostic rapide, identificarea liniilor de comunicație OBD2, conectare directă la ECU și verificarea tensiunii în portul de diagnoză.

Dispozitivul funcționează ca o platformă intermediară între vehicul, tester și unitățile ECU, oferind acces facil la pinii relevanți și o metodă mai clară de analiză a comunicației.

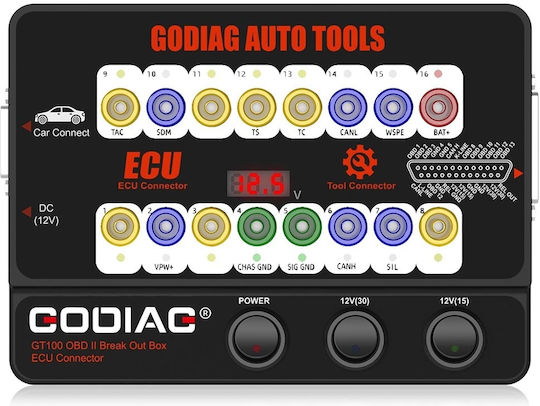

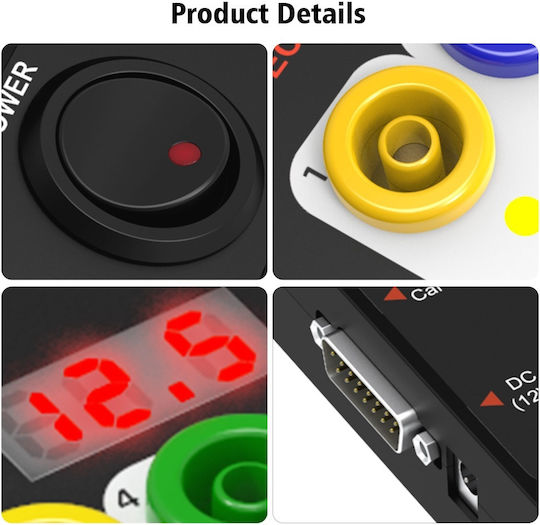

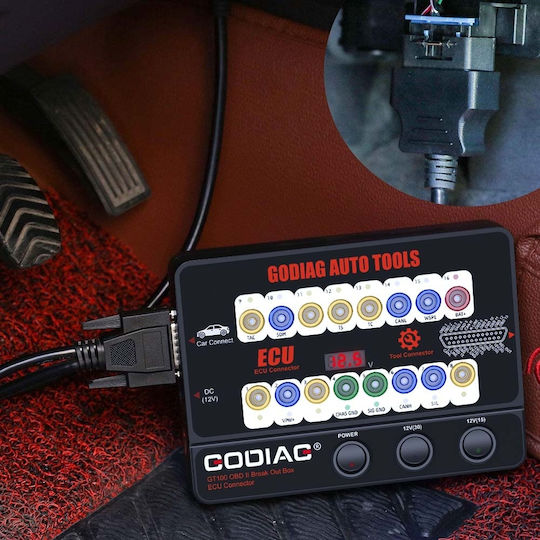

Unul dintre cele mai utile avantaje ale modelului GT100 este capacitatea sa de a detecta protocolul OBDII utilizat de vehicul și de a indica vizual starea comunicației. După conectarea la portul OBD2 al vehiculului și la testerul de diagnostic, LED-urile corespunzătoare liniilor active se aprind sau clipesc, permițând identificarea rapidă a liniilor CAN, ISO9141, K-Line sau J1850. În plus, dispozitivul afișează tensiunea reală de la interfața OBDII, ajutând la prevenirea erorilor de diagnostic sau programare cauzate de tensiune scăzută.

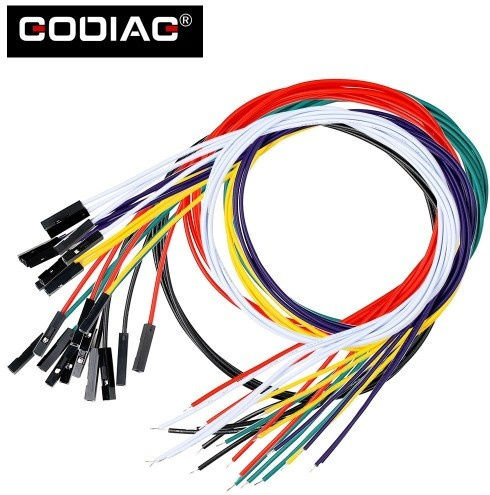

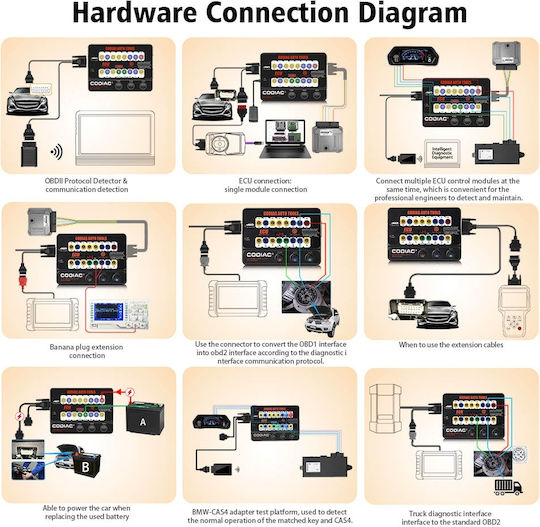

GT100 este, de asemenea, ideal pentru conectarea unei singure unități ECU pe banc sau în afara vehiculului, folosind cablurile jumper incluse. Acest lucru îl face foarte util pentru teste de diagnostic ale unităților individuale, testarea și programarea ECU, inclusiv în situațiile în care este necesară o alimentare separată pentru unitate. Manualul menționează că pentru ECU-urile care folosesc protocolul CAN poate fi necesară o rezistență de 120 ohmi, inclusă în pachet. Alimentarea poate fi furnizată fie direct de la portul OBDII al vehiculului, fie prin adaptorul AC inclus.

Un alt aspect important este posibilitatea de extindere și acces la portul OBDII. Practic, GT100 poate extinde interfața de diagnoză a vehiculului și poate oferi acces mai ușor în spații înguste. Manualul indică faptul că extinderea poate ajunge până la 1,2 metri, ceea ce este util pentru service-uri, măsurători și teste de oscilație sau tensiune în portul OBD2.

Dispozitivul permite, de asemenea, conversia anumitor interfețe OBD1 la standardul OBD2, în funcție de protocolul de comunicație al interfeței de diagnostic. În plus, GT100 poate fi utilizat pentru conexiuni simultane ale mai multor unități ECU, o funcție deosebit de utilă pentru mecanici și electricieni auto care efectuează analize și întrețineri avansate ale sistemelor electronice ale vehiculului.

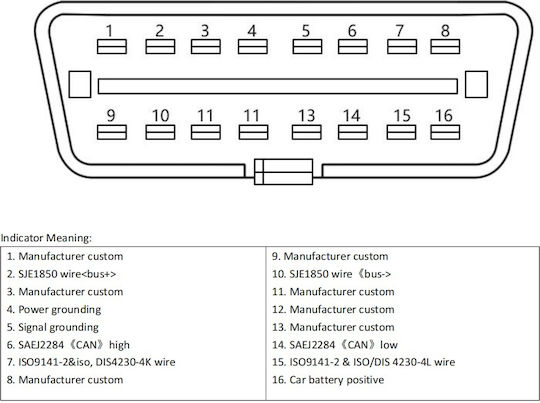

O funcție practică pentru service-uri este menținerea alimentării vehiculului în timpul înlocuirii bateriei. Cu ajutorul GT100, curentul poate fi furnizat temporar către liniile relevante ale portului OBD2 în timpul schimbării bateriei, pentru a reduce riscul pierderii datelor sau al funcționărilor defectuoase. Manualul subliniază conectarea la pinii 16, 4 și 5 și menționează că contactul nu trebuie să fie pornit în timpul acestei proceduri.

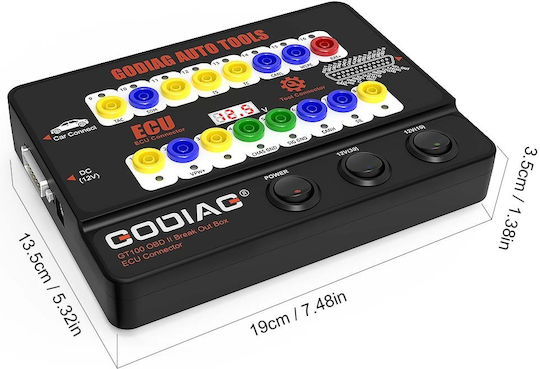

Din punct de vedere tehnic, GODIAG GT100 utilizează un port de diagnostic OBDII, funcționează la o tensiune DC 9V–24V, are un consum redus de energie de aproximativ 0,5–0,6W, iar adaptorul inclus are intrare AC 100V–240V și ieșire DC 12V 1A. Dispozitivul este proiectat pentru utilizare la o temperatură de la -20°C până la 70°C și pentru depozitare între -40°C și 85°C.
