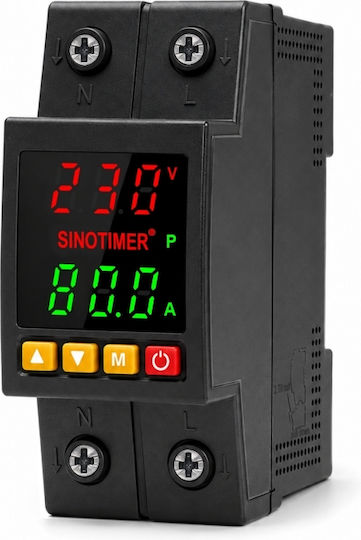

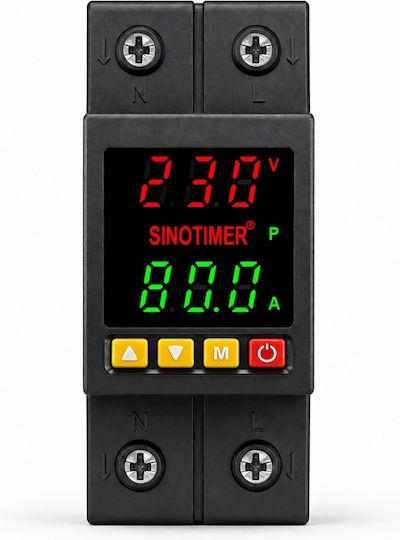

Sinotimer SVP-718D este un releu digital de protecție pentru instalații electrice monofazate, echipat cu două relee pentru deconectarea simultană a fazei și a neutru lui. Dispozitivul monitorizează tensiunea și curentul și oprește alimentarea atunci când valorile depășesc limitele setate.

Este proiectat pentru protecție la supratensiune, subtensiune și supracurent, oferind afișaj digital și posibilitatea de reglare a parametrilor de funcționare.

• Deconectare 2P – întrerupere simultană a fazei și a neutru lui.
• Două relee interne – design cu două canale.
• Protecție la supratensiune și subtensiune – deconectare atunci când sunt depășite limitele stabilite.
• Protecție la supracurent – întreruperea energiei atunci când este depășită limita setată.

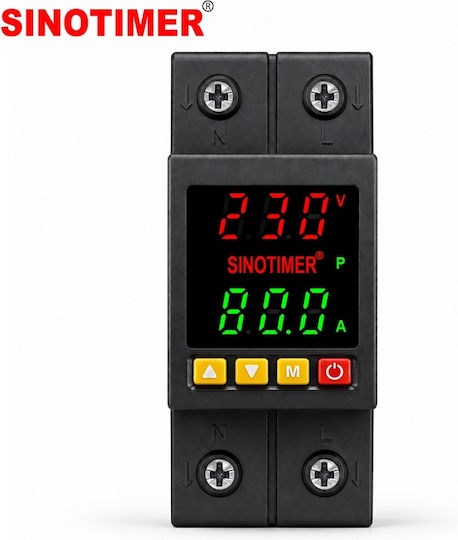

• Afișaj digital – monitorizarea tensiunii și curentului.
• Reconectare automată – după revenirea parametrilor la limitele setate, conform setărilor.

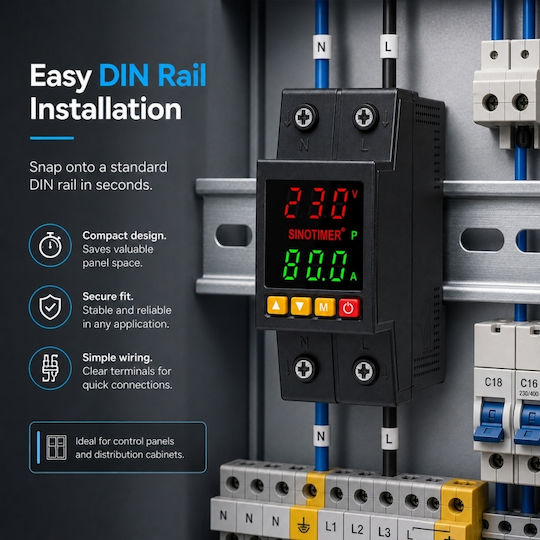

• Montaj pe șină DIN – instalare în tablouri electrice.
• Butoane frontale – pentru reglare și control.

• Marcă: Sinotimer
• Model: SVP-718D
• Tip: Releu digital de protecție
• Curent nominal: 80A
• Tensiune nominală: AC 230V
• Număr de poli: 2P
• Deconectare: Fază și neutru
• Protecție la supratensiune: Da
• Protecție la subtensiune: Da
• Protecție la supracurent: Da
• Limită setată pentru supratensiune: AC 230–300V
• Limită setată pentru subtensiune: AC 210–140V
• Timp de reconectare: Reglabil, 1–500s

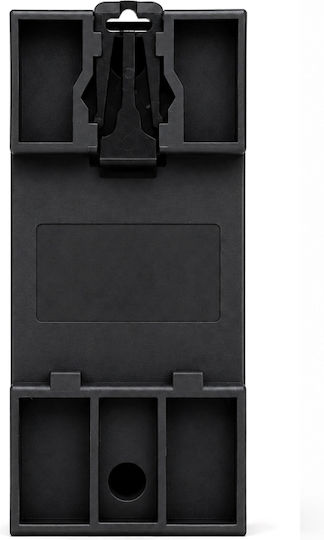

• Montaj: Șină DIN
• Culoare: Negru

Conectare
Conform schemei furnizate, alimentarea se conectează la bornele superioare N și L, iar sarcina la bornele inferioare N și L. Ambii conductori sunt controlați de releele interne.

Important
Deconectarea simultană a fazei și a neutru lui nu înseamnă protecție diferențială. Dispozitivul nu înlocuiește întreruptoarele automate, dispozitivele de curent rezidual sau AFDD-urile necesare pentru instalație. Instalarea trebuie efectuată de un electrician calificat.
