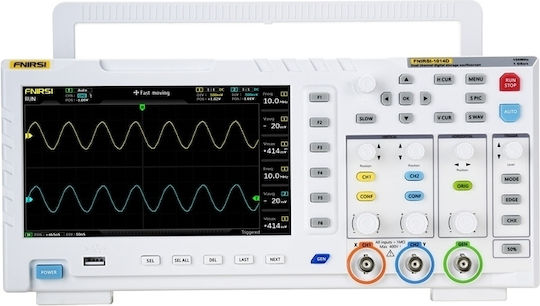

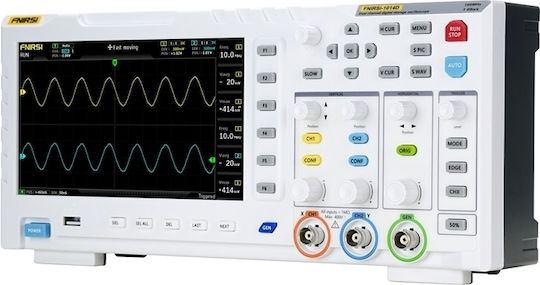

FNIRSI 1014D este un osciloscop digital compact, conceput pentru reparații electronice, departamente de cercetare și dezvoltare, instruire tehnică și pasionați. Permite analiza și generarea simultană a semnalelor, extinzând semnificativ gama de aplicații în diagnosticarea circuitelor, testarea prototipurilor sau învățarea lucrului cu forme de undă.
Caracteristicile dispozitivului includ:
- Două canale de intrare cu impedanță de 1 MΩ.
- Suport pentru o lățime de bandă de 100 MHz, cu rată de eșantionare de 1GSa/s.
- Ecran LCD de 7 inci cu rezoluție de 800×480 px.
- Funcție de analiză automată, FFT, mod X-Y și înregistrare cu cursor.
- Memorie internă de 1 GB pentru stocarea a până la 1.000 forme de undă și 1.000 capturi.
- Posibilitate de export al datelor prin USB.
Analiză rapidă a semnalelor
Rata ridicată de eșantionare de 1GSa/s și lățimea de bandă de 100 MHz permit o analiză detaliată a semnalelor analogice și digitale. Acest lucru permite dispozitivului să înregistreze chiar și anomalii de scurtă durată în formele de undă. Modurile de declanșare includ Auto, Single și Normal, făcând posibilă captarea atât a impulsurilor de interferență, cât și a semnalelor analogice normale, precum undele sinusoidale.
Generator DDS încorporat
Generatorul DDS încorporat suportă 14 forme de undă standard (inclusiv sinusoidală, dreptunghiulară, dinte de fierăstrău și triunghiulară) cu reglare precisă a frecvenței în pași de 1 Hz. Soluția utilizată permite generarea de semnale cu parametri exacți pentru teste și simulare. Intervalul de frecvență al ieșirii ajunge până la 10 MHz (pentru unde sinusoidale), permițând testarea unei game largi de circuite electronice și de semnal.
Funcție de înregistrare a formelor de undă
Funcția de „înregistrare a ieșirii” permite salvarea unei părți sau a întregii forme de undă reale de la osciloscop ca semnal de ieșire al generatorului. Posibilitatea de a stoca până la 1.000 de semnale personalizate crește flexibilitatea în teste și analiză.
Protecție la tensiune înaltă
Un modul integrat de protecție la tensiune înaltă permite dispozitivului să măsoare semnale de până la 400V (cu sondă x10), reducând riscul de deteriorare a aparatului în timpul măsurătorilor pe sisteme alimentate de la rețea. Funcția de protecție funcționează automat, astfel încât utilizarea accidentală a sondei fără comutarea pe x10 să nu prezinte risc de deteriorare a echipamentului.
Ecran cu lizibilitate ridicată
Ecranul TFT de 7" cu rezoluție de 800x480 pixeli oferă o reprezentare clară a formelor de undă. Funcția automată și interfața intuitivă permit o vizualizare rapidă a semnalului fără setări manuale. Cu ajutorul unui algoritm inteligent de detectare, dispozitivul ajustează automat nivelul de declanșare chiar și pentru forme de undă cu mai multe pante sau așa-numitele „zone moarte”.
Osciloscopul poate stoca până la 1.000 de capturi și 1.000 de forme de undă în memoria sa de 1 GB. Datele pot fi afișate sub formă de miniaturi, facilitând vizualizarea și selecția rapidă. Interfața permite utilizatorilor să facă zoom, să șteargă și să exporte înregistrările fără a părăsi modul de revizuire.
Funcții de analiză a semnalelor
Funcția FFT încorporată și modul de afișare a formelor X-Y permit analiza armonicilor și compararea amplitudinilor și fazelor a două semnale. Acestea sunt instrumente utile pentru diagnosticarea circuitelor electronice. În plus, funcția de măsurare cu cursor face posibilă citirea valorilor de vârf și a frecvenței fără a fi necesară reajustarea scalei, sporind precizia analizei chiar și în cazul formelor de undă deformate.
Specificații
- Tip
- Pe blat
- Dimensiunea ecranului
- 7 "
- Lățime de bandă
- 100 MHz
- Greutate
- -
Dimensiuni
- Înălțime
- -
- Lungime
- -
- Lățime
- -
Modulare semnal
- AM
- Nu
- FM
- Nu
- PM
- Nu
- PWM
- Nu
- FSK
- Nu
- ÎNTREABĂ
- Nu
- PSK
- Nu
Tipuri de forme de undă
- Semnal
- Nu
- Pătrat
- Da
- Rampă
- Da
- Funcție Pulse
- Nu
- Arbitrar
- Da
