TENSIUNEA AFIȘATĂ PE FIECARE FAZĂ ESTE 380 V

Comutatorul de tablou SINOTIMER STVP-936V este un releu electronic de protecție pentru trei faze 3P+N, proiectat pentru monitorizarea continuă a tensiunii pe cele trei faze și întreruperea automată a alimentării când tensiunea depășește limitele setate.

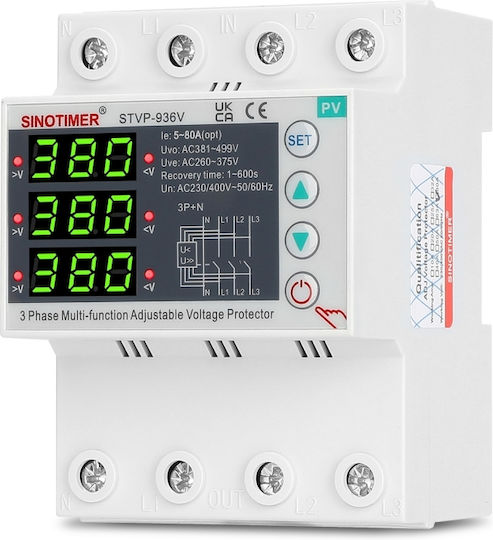

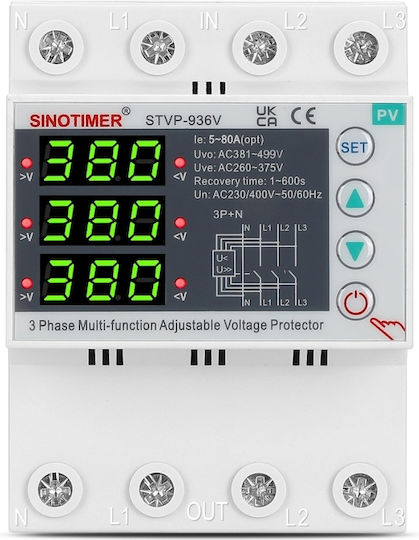

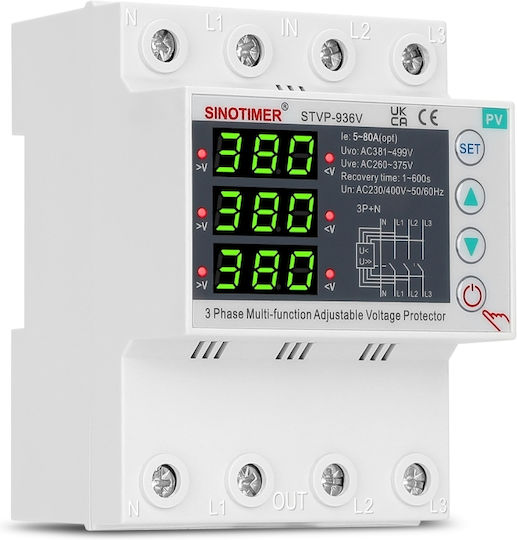

Dispozitivul este echipat cu trei ecrane LED digitale, câte unul pentru fiecare fază L1, L2 și L3, permițând verificarea rapidă și simultană a tensiunilor rețelei.

Limitele pentru supratensiune și subtensiune sunt reglabile, iar după revenirea tensiunii în limitele normale, STVP-936V poate reconecta automat consumatorii după timpul de recuperare prestabilit. Timpul de reconectare poate fi setat între 1 și 600 secunde.

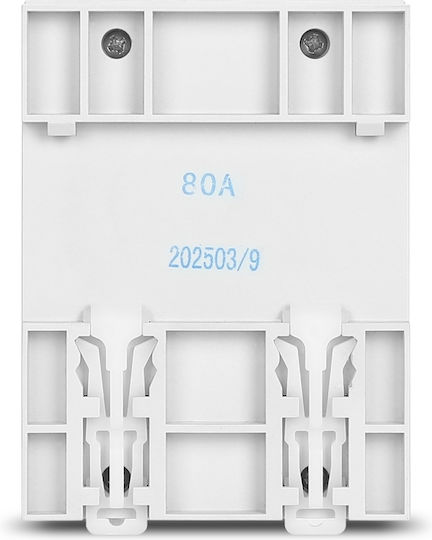

Versiunea prezentată este de 80A, valoare indicată de asemenea pe carcasa produsului. Dispozitivul întrerupe N + L1 + L2 + L3, conform schemei tipărite pe față.

Este potrivit pentru protecția instalațiilor electrice trifazate în locuințe, spații comerciale, laboratoare și alte instalații alimentate cu 230/400V. Marcajul PV indică faptul că această versiune este adecvată și pentru utilizarea în instalații cu sisteme fotovoltaice.

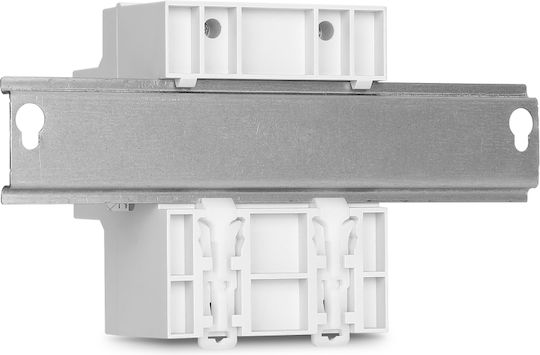

Instalarea se face pe șină DIN de 35 mm în tabloul electric.

• Producător: SINOTIMER
• Model: STVP-936V
• Tip: Releu electronic trifazat de tensiune/protecție
• Rețea: 3P+N
• Tensiune nominală: AC 230/400V
• Frecvență: 50/60Hz
• Curent nominal – versiune prezentată: 80A
• Curent de spectru: 5–80A (opțional, conform indicațiilor producătorului)
• Limită ajustabilă supratensiune (Uvo): AC 381–499V
• Limită ajustabilă subtensiune (Uve): AC 260–375V
• Timp de recuperare/reconectare: 1–600 secunde
• Comutatoare conductoare: N + L1 + L2 + L3
• Afișaj: 3 × ecran LED digital
• Monitorizare: Tensiunea celor trei faze
• Indicatoare: LED pentru supratensiune/subtensiune pe fiecare fază
• Setări: SET + ▲ + ▼
• Control manual: buton ON/OFF
• Intrare: Superioară: N, L1, L2, L3
• Ieșire: Inferioară: N, L1, L2, L3
• Montaj: șină DIN de 35 mm
• Lățime: 71.5 mm
• Înălțime: 95.2 mm
• Adâncime maximă: 65.7 mm
• Marcaje vizibile: CE, UKCA
• Versiune: PV

Funcționare: STVP-936V monitorizează simultan tensiunile rețelei trifazate. Dacă tensiunea în orice fază depășește limita superioară setată sau scade sub limita inferioară, releul comandă întreruperea alimentării pentru a proteja echipamentul conectat. După normalizarea tensiunii, dispozitivul așteaptă timpul programat de recuperare, între 1 și 600 secunde, și apoi reconectează automat circuitul. Cele trei ecrane permit observarea simultană a valorilor pentru L1, L2 și L3, în timp ce indicatoarele LED laterale semnalează depășirea limitei superioare >V sau căderea sub limita inferioară.
