Documentație tehnică

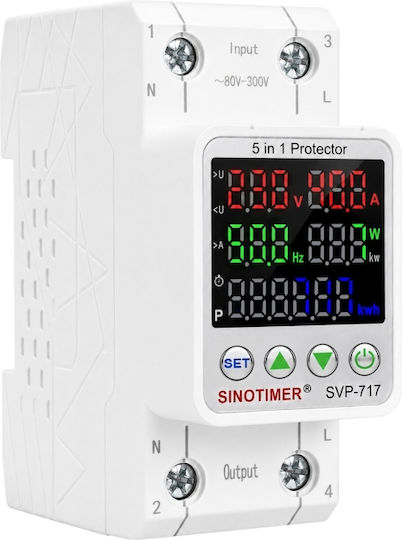

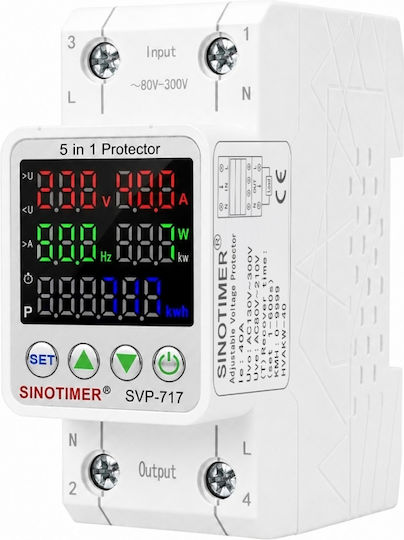

Model: SINOTIMER SVP-717

Tip produs: Întrerupător digital multifuncțional de protecție și monitorizare pentru rețele monofazate, pentru montaj pe șină DIN.

Caracteristici

• Tensiune de alimentare / măsurare: AC 80–300 V
• Curent nominal maxim: 40 A
• Protecție la supratensiune: Reglabilă AC 130–300 V
• Protecție la subtensiune: Reglabilă AC 80–210 V
• Protecție la supracurent: Reglabilă, până la 40 A
• Timp de reconectare: Reglabil 1–600 s
• Măsurare tensiune: Da, afișată în V
• Măsurare curent: Da, afișat în A
• Măsurare frecvență: Da, afișată în Hz
• Măsurare putere activă: Da, W / kW
• Măsurare consum de energie: Da, kWh
• Interval contor energie: 0–9999 kWh
• Funcție ON/OFF: Da, control manual prin buton
• Afișaj: Digital policrom
• Conductori monitorizați: Fază L + Nul N
• Montaj: Șină DIN
• Alimentare: Monofazată

Funcții principale

SVP-717 combină funcțiile de protecție și monitorizare pentru instalații electrice într-un singur dispozitiv. Monitorizează continuu tensiunea, curentul, frecvența, puterea și consumul de energie. Dacă tensiunea depășește limita maximă setată, sau scade sub limita minimă, ori curentul depășește valoarea programată, întrerupătorul oprește alimentarea sarcinii. După ce parametrii revin la valori normale, alimentarea poate fi restabilită automat după întârzierea setată.

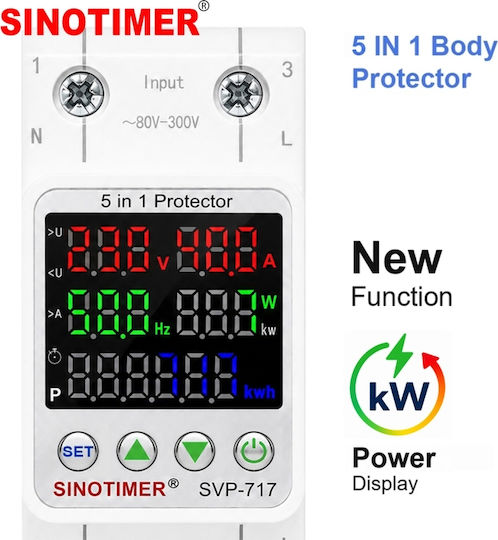

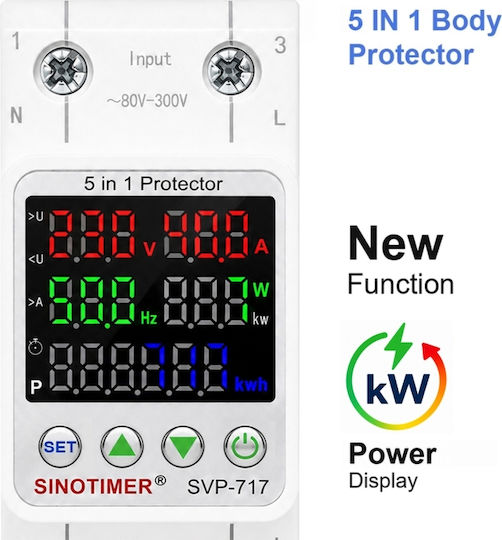

Afișaj

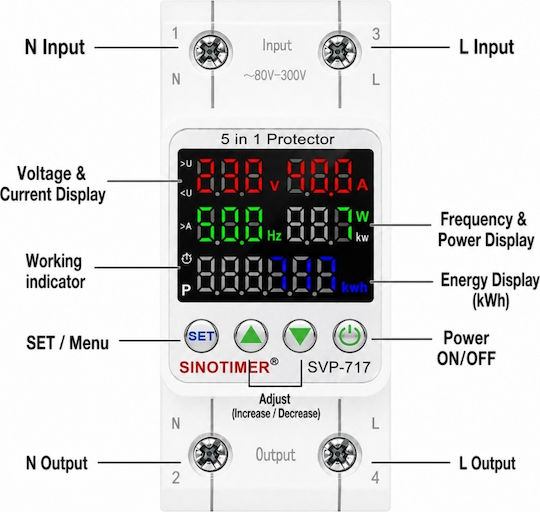

Afișajul digital permite afișarea sincronizată a principalilor parametri:

• V – tensiunea rețelei
• A – curentul consumat
• Hz – frecvența rețelei
• W / kW – puterea instantanee
• kWh – energia electrică acumulată

Setările se fac cu butonul SET și butoanele ▲ / ▼. Butonul Power permite activarea sau dezactivarea ieșirii.

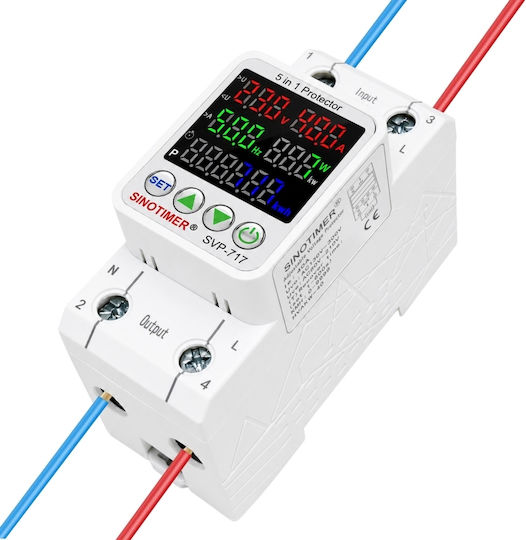

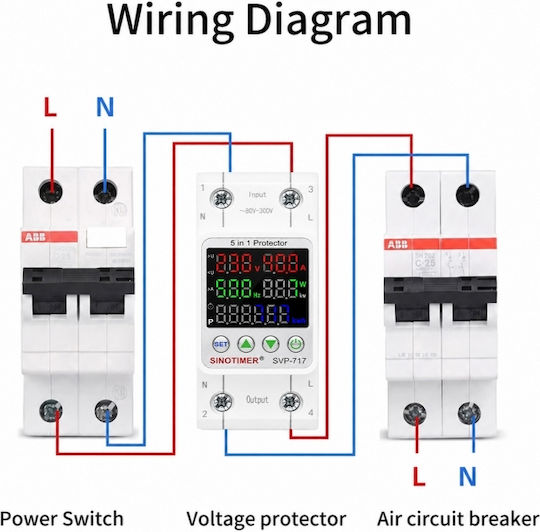

Conectare electrică

Conform marcajelor dispozitivului:

• Intrare – partea superioară:
• Terminal 1 – N: intrare nul
• Terminal 3 – L: intrare fază

• Ieșire – partea inferioară:
• Terminal 2 – N: ieșire nul
• Terminal 4 – L: ieșire fază

Instalare și siguranță

Dispozitivul se montează în tabloul electric pe șină DIN. Instalarea și conectarea trebuie efectuate cu alimentarea oprită și de către personal autorizat, respectând marcajele L/N și Intrare/Ieșire. SVP-717 oferă protecție electronică împotriva supratensiunii, subtensiunii și supracurentului, dar nu înlocuiește întrerupătoarele automate pentru protecția la scurtcircuit sau dispozitivele de curent rezidual (RCD/RCBO) atunci când acestea sunt necesare în instalație.
