Documentație tehnică

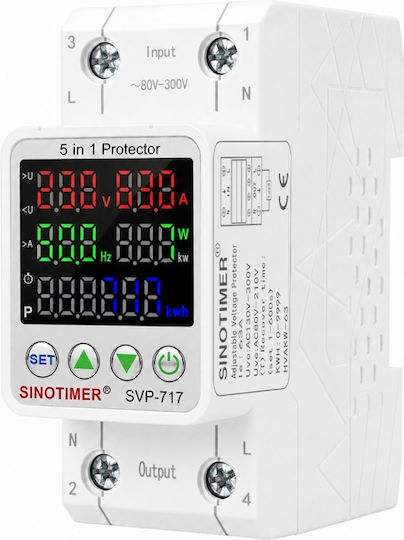

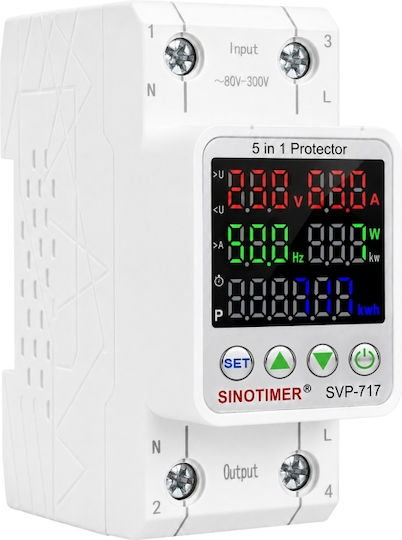

Model: SINOTIMER SVP-717

Tip produs: Releu digital multifuncțional pentru protecția și monitorizarea rețelelor electrice monofazate, montat pe șină DIN.

Caracteristici

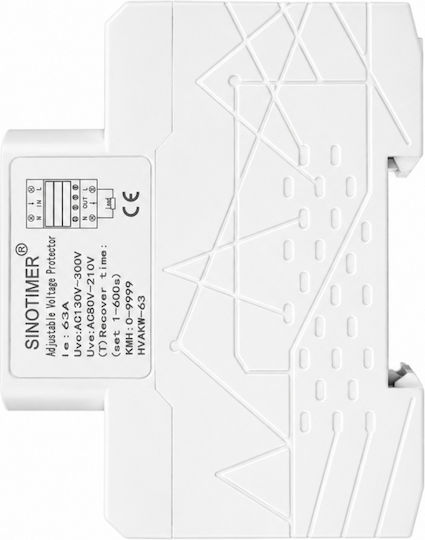

• Tensiune de funcționare / măsurare: AC 80–300 V
• Curent nominal maxim (Ie): 63 A
• Protecție la supratensiune: Reglabilă AC 130–300 V
• Protecție la subtensiune: Reglabilă AC 80–210 V
• Protecție la supracurent: Reglabilă, până la 63 A
• Timp de reconectare: Reglabil 1–600 s
• Măsurarea tensiunii: Da, V
• Măsurarea curentului: Da, A
• Măsurarea frecvenței: Da, Hz
• Măsurarea puterii active: Da, W / kW
• Măsurarea energiei: Da, kWh
• Interval contor energie: 0–9999 kWh
• Putere aparentă maximă indicată: 63 kVA
• Afișaj: Digital multicolor
• Control manual al ieșirii: Da, buton ON/OFF
• Rețea: Monofazată, L + N
• Montaj: Pe șină DIN

Funcții

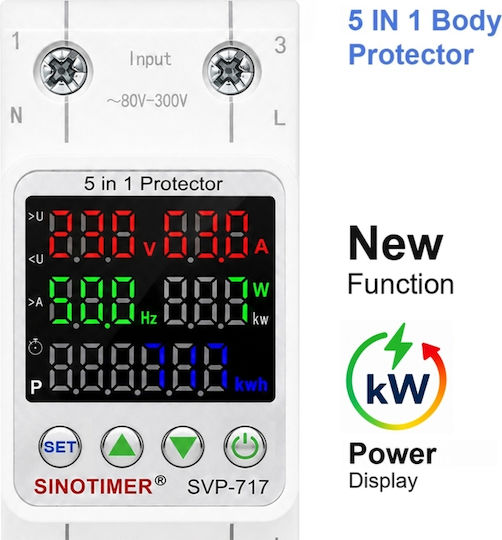

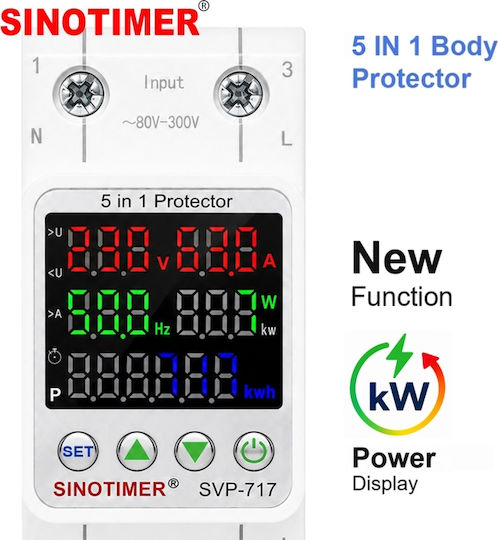

SINOTIMER SVP-717 este un dispozitiv 5 în 1 conceput pentru protecția și monitorizarea unei instalații monofazate. Dispozitivul oferă protecție împotriva supratensiunii, subtensiunii și supracurentului, precum și monitorizarea parametrilor electrici și măsurarea consumului de energie. Când unul dintre parametrii monitorizați depășește limitele programate, dispozitivul deconectează sarcina. După revenirea rețelei în limitele acceptabile, alimentarea este restabilită după timpul de reconectare setat.

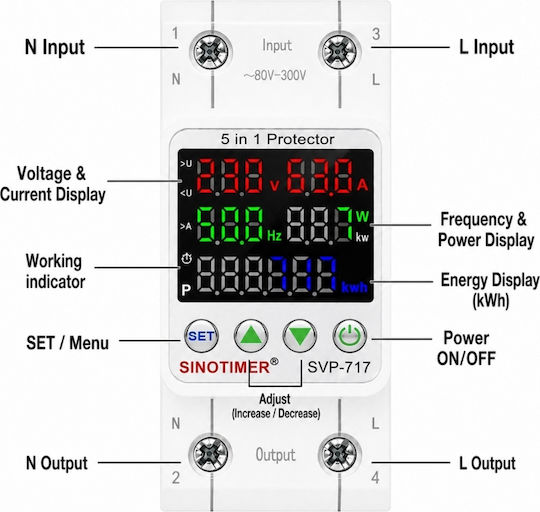

Parametri afișați

Afișajul digital permite monitorizarea următoarelor valori:

• V – tensiune
• A – curent
• Hz – frecvență
• W / kW – putere instantanee
• kWh – energie electrică cumulată

Configurarea se realizează prin intermediul butonului SET și al tastelor ▲ / ▼. Butonul Power permite controlul manual ON/OFF al ieșirii.

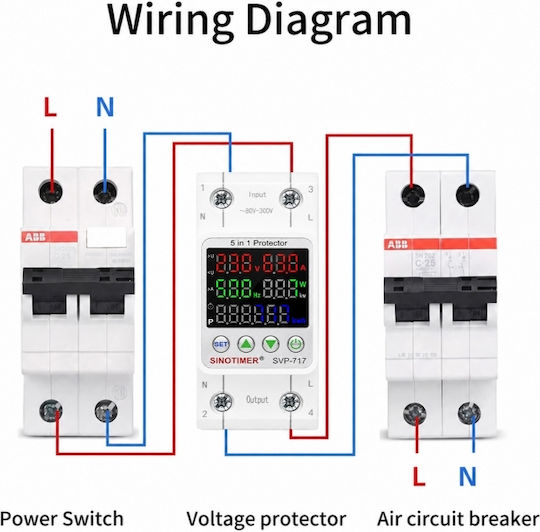

Conexiune electrică

• Intrare – partea superioară:
• 1 – N: intrare nul
• 3 – L: intrare fază

• Ieșire – partea inferioară:
• 2 – N: ieșire nul
• 4 – L: ieșire fază

Instalare și siguranță

SVP-717 se montează în tabloul electric pe șină DIN. Instalarea trebuie efectuată cu alimentarea oprită și de către personal autorizat, respectând cu strictețe interfețele Intrare/Ieșire și polaritatea L/N. Dispozitivul nu înlocuiește protecția automată la scurtcircuit, nici protecția RCD/RCBO. Aceste protecții trebuie utilizate separat, conform configurației instalației electrice.
