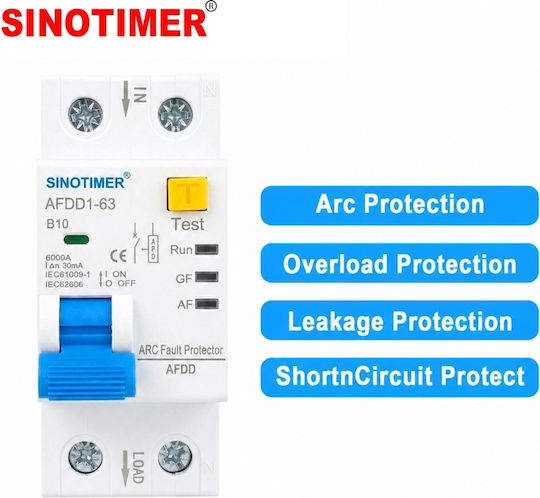

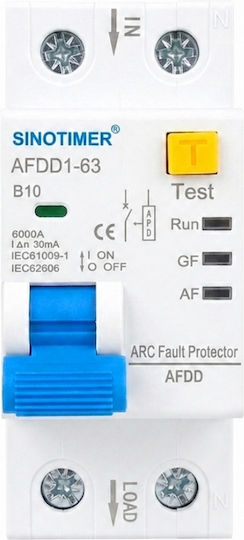

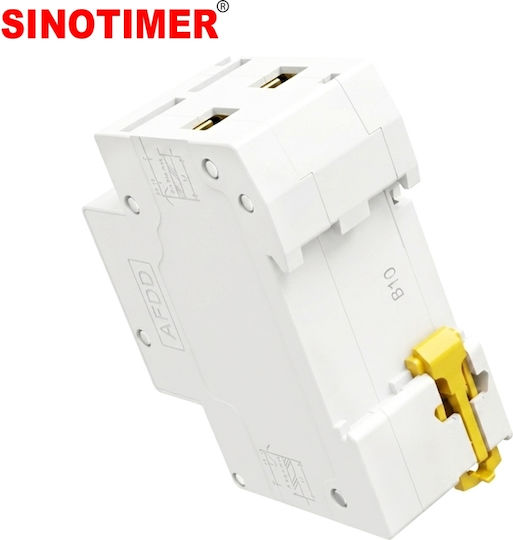

Sinotimer AFDD1-63 B10 este un dispozitiv de protecție multifuncțional pentru instalații electrice monofazate, care combină detectarea arcurilor electrice (AFDD), protecția la suprasarcină, la scurtcircuit și protecția la curent rezidual/scurgeri de curent într-o singură unitate.

Detectarea arcurilor electrice este deosebit de importantă, deoarece acestea pot apărea din cauza: a) conexiunilor slăbite, b) cablurilor deteriorate, c) izolației degradate sau d) contactelor electrice defecte și pot provoca incendii.

Modelul B10 are un curent nominal de 10A, caracteristică de declanșare de tip B, sensibilitate diferențială de 30mA și capacitate de rupere de 6000A.

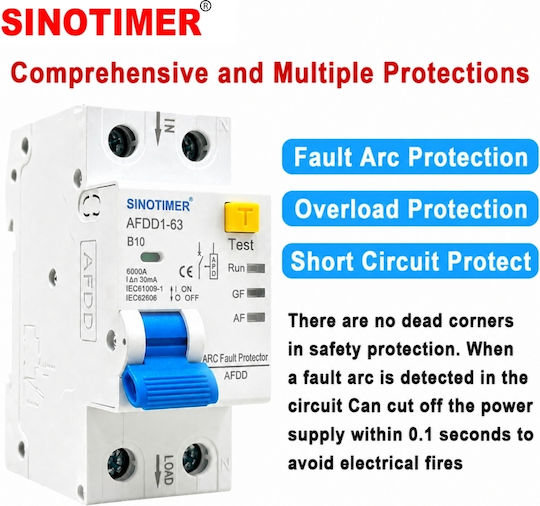

• AFDD – detectarea arcurilor electrice – detectează arcurile electrice periculoase și întrerupe alimentarea cu energie electrică.
• Protecție la suprasarcină – deconectează circuitul atunci când curentul depășește valorile admise.
• Protecție la scurtcircuit – deconectare rapidă în caz de scurtcircuit.
• Protecție la curent rezidual/scurgeri de curent – 30mA – contribuie la protejarea instalației și a utilizatorilor.

• Marcă: Sinotimer
• Model: AFDD1-63
• Versiune: B10
• Curent nominal: 10A
• Număr de poli: 1P+N
• Tensiune nominală: AC 230V
• Frecvență: 50/60Hz
• Curent rezidual nominal IΔn: 30mA
• Capacitate de rupere: 6000A / 6kA
• Caracteristică de declanșare: B
• Indicație privind timpul de funcționare: ≤0.1 s
• Temperatură de funcționare declarată: de la -40°C la +85°C
• Montare: șină DIN de 35 mm
• Standarde menționate pe produs: IEC 61009-1 / IEC 62606
• Buton TEST: Da

• Run – indicator de funcționare
• GF – indicator de defect/curent rezidual
• AF – indicator de arc electric
• Fereastră mecanică pentru indicarea stării contactului
• Buton TEST galben

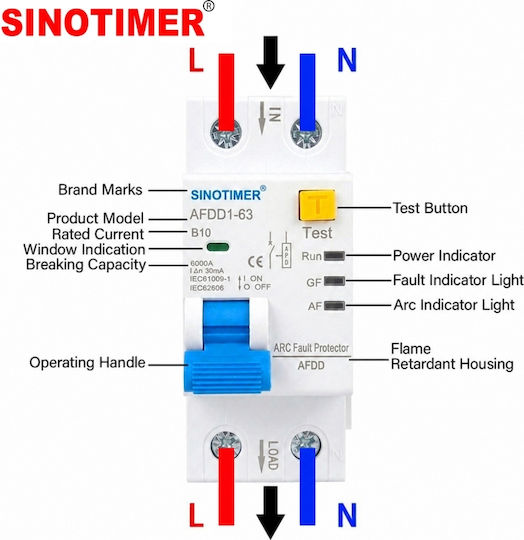

Dispozitivul este destinat instalațiilor monofazate L + N. Conform schemei furnizate:

• Intrare: partea superioară
• Ieșire către consumator: partea inferioară
• L – fază
• N – neutru

Este important să respectați bornele de intrare și de ieșire marcate pe dispozitiv.

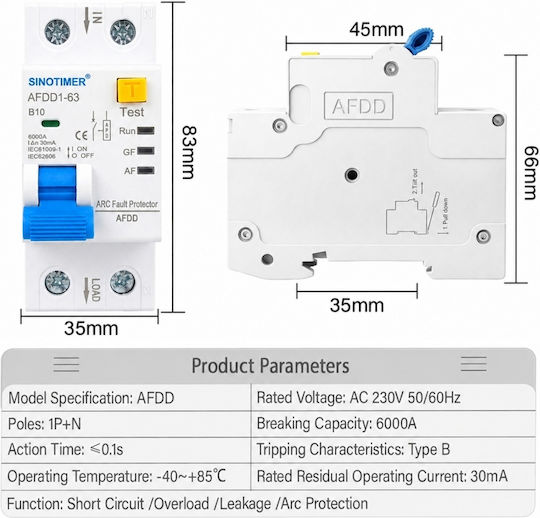

• Lățime: 35 mm
• Înălțime: 83 mm
• Adâncime maximă: aproximativ 66 mm
• Montare: șină DIN standard de 35 mm

Lățimea de 35 mm corespunde aproximativ spațiului ocupat de 2 module DIN.

Sinotimer AFDD1-63 poate fi utilizat pentru protecția circuitelor electrice în:

• Locuințe
• Apartamente și case
• Cabane
• Birouri
• Spații comerciale
• Circuite de prize
• Circuite de iluminat
• Tablouri electrice
• Circuite cu risc sporit din cauza deteriorării conductorului sau a conexiunii electrice

Un întrerupător convențional protejează în principal împotriva suprasarcinilor și scurtcircuitelor. Totuși, poate apărea un arc electric periculos fără ca intensitatea curentului să fie suficient de mare pentru a declanșa protecția termomagnetică. Funcția AFDD analizează comportamentul electric al circuitului pentru a detecta arcurile anormale și poate întrerupe alimentarea cu energie electrică atunci când este identificată o situație periculoasă.

Butonul TEST permite verificarea periodică a funcționării sistemului de protecție. Testele trebuie efectuate conform instrucțiunilor producătorului și cu dispozitivul alimentat corespunzător.

Instalarea, verificarea și înlocuirea dispozitivului trebuie efectuate de personal calificat/autorizat. Alimentarea cu energie electrică trebuie întreruptă înainte de orice intervenție asupra tabloului electric. Alegerea curentului nominal B10 / 10A trebuie făcută în funcție de conductor, circuit, sarcină și proiectarea instalației electrice. AFDD nu înlocuiește dimensionarea și executarea corectă a instalației electrice.
