Sinotimer AFFD2-63 C63 este un dispozitiv multifuncțional de protecție pentru instalații electrice trifazate 3P+N, 400 V AC. Acesta combină detectarea defectelor de arc electric (AFDD), protecția diferențială, protecția la suprasarcină și protecția la scurtcircuit într-un singur dispozitiv.

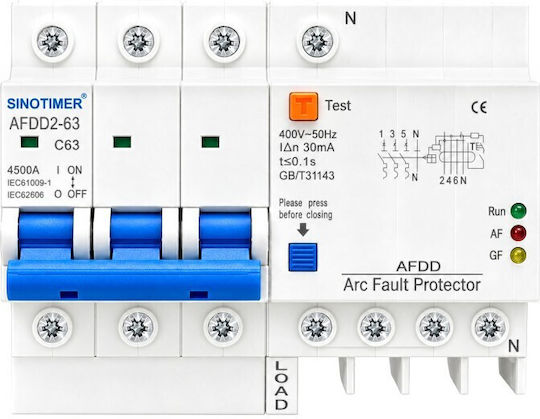

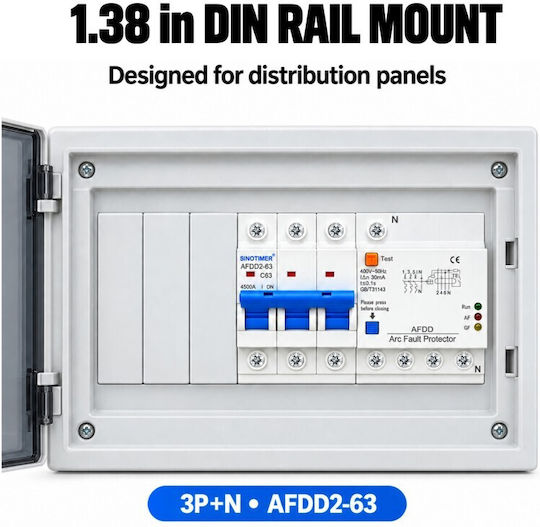

Cu un curent nominal de 63 A, o curbă de declanșare de tip C și o sensibilitate diferențială de 30 mA, acest dispozitiv este conceput pentru instalarea în tablouri electrice, pe șină DIN. Detectarea defectelor de arc electric contribuie la reducerea riscului de incendiu cauzat de conexiuni defectuoase, conductori deteriorați sau alte defecțiuni care pot genera arcuri electrice periculoase.

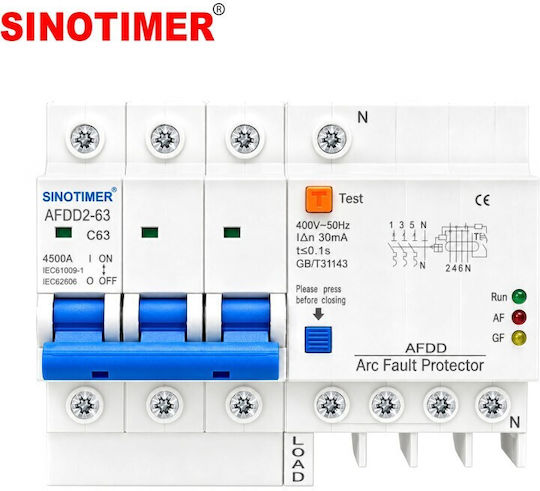

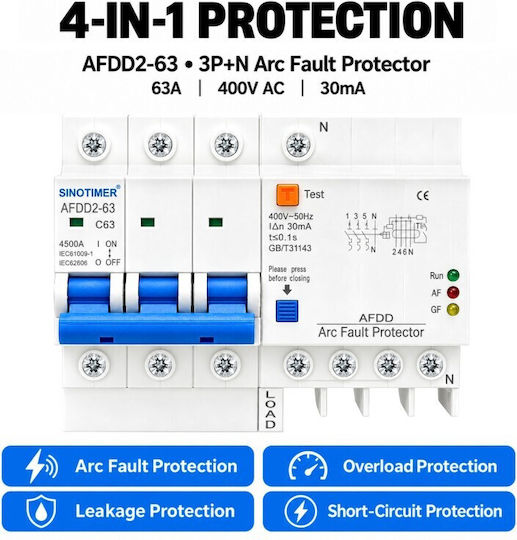

Unitatea este prevăzută cu un buton TEST, un buton de resetare și indicatoare luminoase pentru identificarea rapidă a stării dispozitivului. O manetă comună permite acționarea sincronizată a polilor.

• AFDD – protecție la defecte de arc electric: Detectează semnalele caracteristice arcurilor electrice periculoase și deconectează circuitul.
• Protecție diferențială de 30 mA: Detectează curenții de scurgere și curenții de scurgere la pământ.
• Protecție la suprasarcină: Deconectează alimentarea atunci când curentul depășește limitele admise pentru curba de declanșare a dispozitivului.
• Protecție la scurtcircuit: Asigură deconectarea rapidă în cazul unui curent de scurtcircuit.

• Producător: SINOTIMER
• Model: AFFD2-63
• Configurație: 3P+N
• Număr de conductori conectați/protejați: 3 faze + neutru

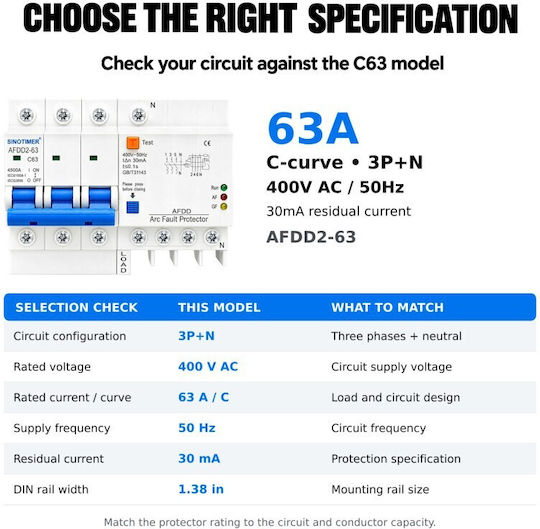

• Curent nominal: 63 A
• Curba de declanșare: C (C63)
• Tensiune nominală: 400 V AC
• Frecvență: 50 Hz
• Curent diferențial nominal de funcționare IΔn: 30 mA
• Timp de funcționare specificat: ≤ 0.1 s
• Capacitate nominală de rupere: 4500 A (4.5 kA)
• Protecție la defecte de arc electric: Da – AFDD
• Protecție diferențială: Da
• Protecție la suprasarcină: Da
• Protecție la scurtcircuit: Da
• Buton TEST: Da
• Buton de resetare: Da
• Indicator luminos Run: Verde
• Indicator luminos AF: Roșu – defect de arc electric
• Indicator luminos GF: Galben – curent de scurgere la pământ

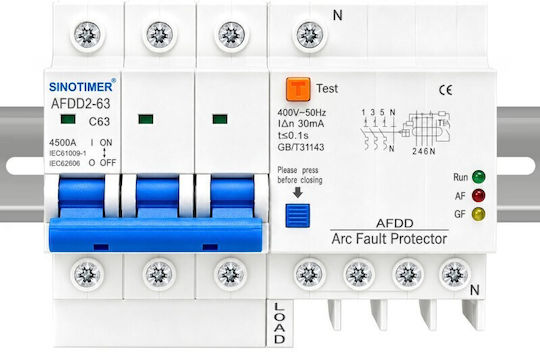

• Montare: șină DIN

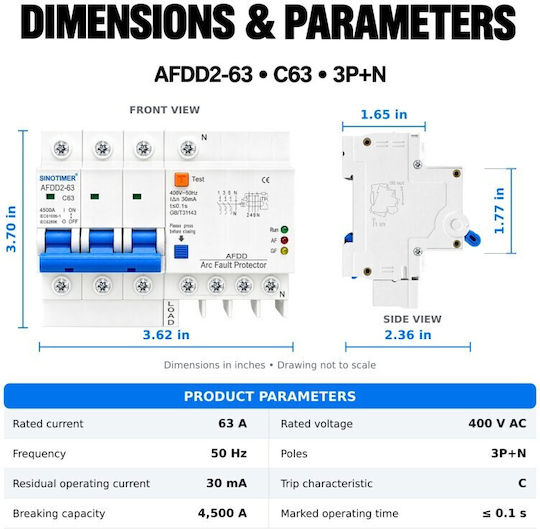

• Lățime aproximativă: 92 mm
• Înălțime aproximativă: 94 mm
• Adâncime aproximativă: 60 mm
• Standarde menționate pe produs: IEC 61009-1, IEC 62606
• Standard suplimentar: GB/T 31143

• Run – verde: Indică funcționarea/starea normală a modulului electronic.
• AF – roșu: Indică detectarea unui defect de arc electric.
• GF – galben: Indică un curent de scurgere la pământ.

Indicatoarele mecanice de stare permit verificarea poziției contactelor: verde = OFF și roșu = ON, conform indicațiilor și imaginilor produsului.

Conectați alimentarea trifazată la bornele superioare:

• L1 – L2 – L3 – N

Conectați sarcina la bornele inferioare:

• L1 – L2 – L3 – N

Conductorul neutru trebuie conectat la borna marcată N, respectând schema imprimată pe dispozitiv. Partea inferioară este marcată LOAD.

După instalarea și alimentarea dispozitivului, verificați funcționarea protecției diferențiale apăsând butonul portocaliu TEST (T). Dispozitivul ar trebui să se declanșeze. Dacă nu se declanșează în timpul testului, circuitul nu trebuie considerat protejat până când instalația și dispozitivul nu sunt verificate de personal calificat.

Instalarea trebuie efectuată numai de personal calificat, cu alimentarea deconectată. Secțiunea conductoarelor, protecția din amonte și curentul nominal de 63 A trebuie alese în funcție de instalația electrică. Nu depășiți capacitatea nominală a dispozitivului.

Important: AFDD2-63 nu înlocuiește proiectarea corectă a instalației, un conductor de protecție PE sau orice alte măsuri de protecție impuse de instalație și de reglementările în vigoare.
