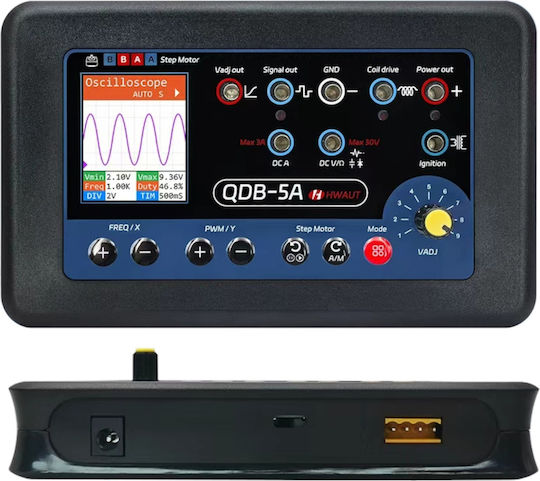

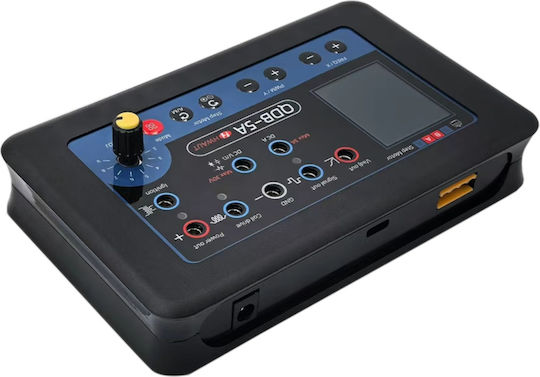

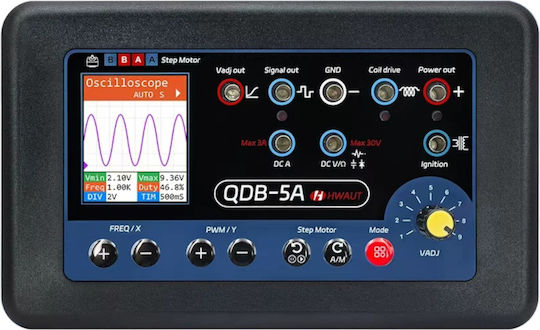

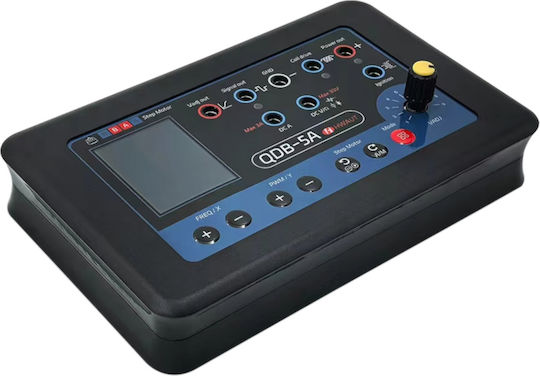

Techstar QDB-5A este un tester profesional pentru dispozitive auto care combină un osciloscop, multimetru digital, generator de semnal PWM și driver pentru bobine de aprindere, injectoare, motoare pas cu pas și diverse supape electronice într-o singură unitate. Ideal pentru ateliere auto și tehnicieni electroniști, permite simularea și testarea majorității elementelor controlate electronic.

Funcții principale:

• Testare bobine de aprindere / sistem de aprindere: Conduce și testează bobine simple de aprindere, pensete pentru bobine sau unități de aprindere pentru a verifica forma undei și energia scânteii.
• Testare injectoare benzină și motorină: Suportă injectoare de 12 V pentru motoare pe benzină și injectoare de 12 V / 24 V pentru motorină, cu control al frecvenței și al duratei impulsului (ciclu de funcționare).
• Driver pentru supape și supape analogice: Poate opera supape de dozare a combustibilului, supape EGR, supape DRV, supape de presiune etc. prin semnal PWM cu ciclu de funcționare reglabil.
• Control motoare și motoare pas cu pas: Conduce motoare controlate prin ciclu de funcționare, inclusiv motoare de pompă de uree, motoare pas cu pas de relanti și motoare centrale pentru lumini.
• Generator de semnal PWM / Hall: Frecvență reglabilă 1–100 kHz și ciclu de funcționare 0–100%, cu frână de curent reglabilă, pentru simularea senzorilor cu semnale de ciclu de funcționare.

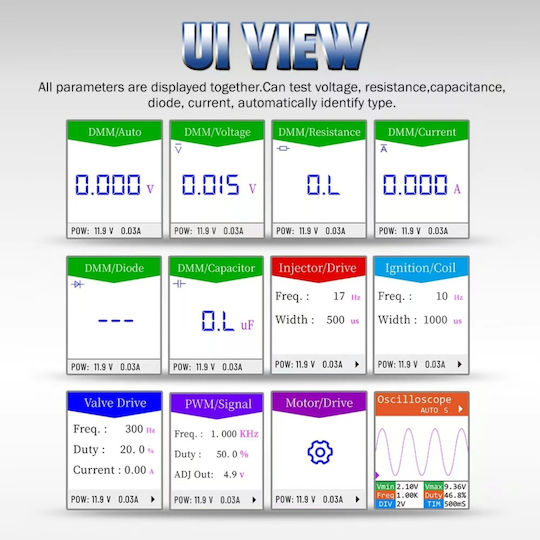

• Osciloscop integrat: Funcție osciloscop cu ecran TFT color pentru monitorizarea vizuală a formelor de undă ale semnalelor electrice.
• Multimetru digital (DMM): Măsoară tensiune continuă, rezistență, curent, capacitate și diode, afișând toți parametrii clar pe ecran.
• Sursă de tensiune reglabilă (VADJ): Ieșire de tensiune reglabilă pentru alimentarea componentelor, cu monitorizare a curentului și protecție la suprasarcină.

Specificații tehnice:

• Model: QDB-5A
• Alimentare: CC 8–26 V
• Ieșire VADJ: curent maxim 1.5 A
• Multimetru digital (DMM): Tensiune CC: 0–30 V, Rezistență: 0–1 MΩ, Test curent, Test capacitate separat de la 10 nF – 1000 µF
• Dimensiuni dispozitiv: 157 × 98 × 30 mm
• Greutate set: aproximativ 0.38 kg
• Ecran: Ecran TFT color cu interfață grafică.

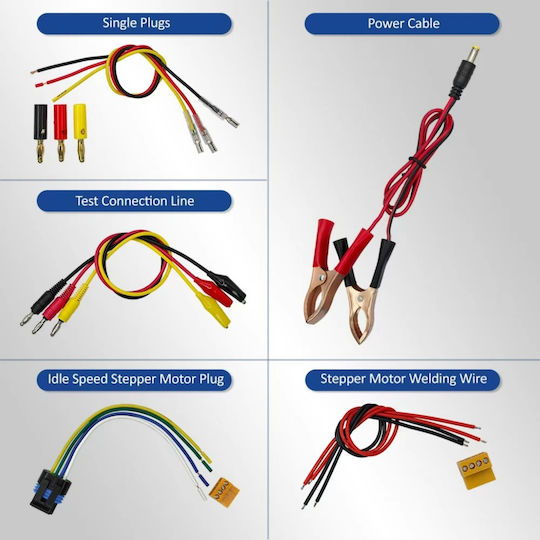

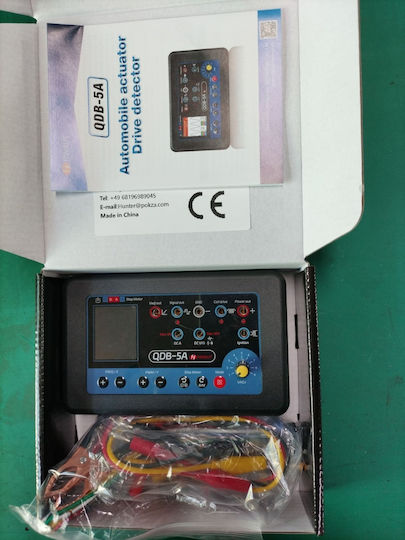

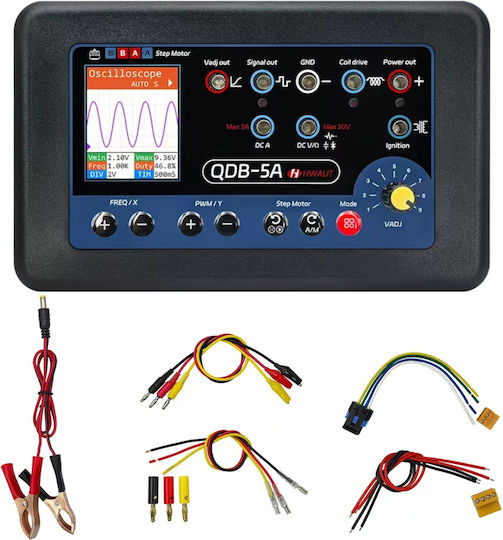

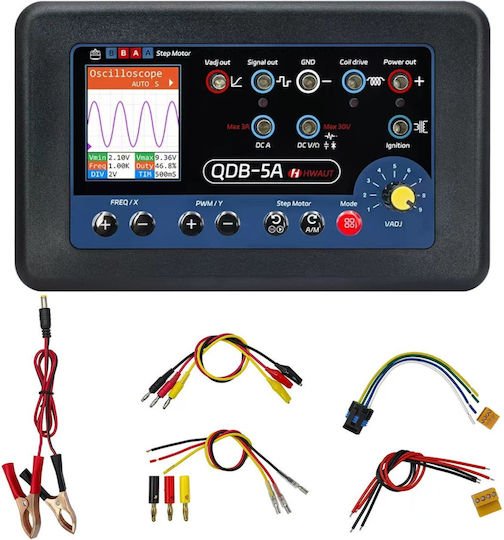

Conținutul pachetului:

• 1 × Tester auto QDB-5A
• 1 × Cablu de alimentare cu clemă
• 4 × Conectori mono
• 3 × Cabluri de testare
• 1 × Conector motor pas cu pas pentru relanti
• 1 × Cablu lipit pentru motor pas cu pas.

QDB-5A acoperă o gamă largă de componente auto - injectoare, bobine de aprindere, senzori de presiune și motoare pas cu pas, oferind o soluție compactă pentru diagnostic profesional și reducerea timpului de detectare a defecțiunilor.
