Documentație Tehnică

Unitate de măsurare a energiei electrice monofazată

Cod produs: SINOTIMER DDS6619-002-30A

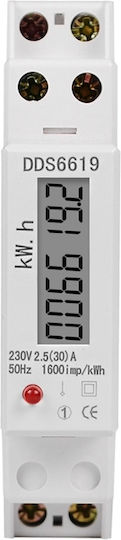

1. Identificarea produsului

• Numele produsului: Unitate digitală monofazată de măsurare a energiei electrice
• Producător: SINOTIMER
• Model: DDS6619-002
• Curent nominal: 5 A
• Curent maxim: 30 A
• Tensiune nominală: 230 V AC
• Frecvență: 50 Hz
• Tip ecran: LED digital
• Montare: Șină DIN 35 mm
• Tip măsurare: Energie activă (kWh)
• Număr faze: Monofazat (1 fază, 2 conductori)

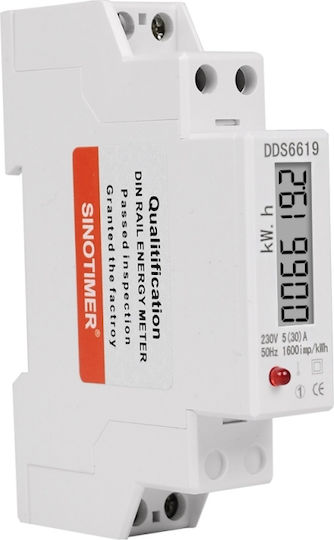

2. Descriere generală

Unitatea de măsurare SINOTIMER DDS6619-002-30A este un dispozitiv electronic proiectat pentru a măsura consumul de energie electrică activă în instalații monofazate de joasă tensiune. Concepută pentru montarea pe tablouri electrice, permite afișarea clară a consumului total de energie în kWh prin intermediul unui ecran LED.

Dispozitivul are ieșire de impuls cu izolație optică, compatibilă cu sisteme externe de monitorizare sau automatizare.

3. Specificații tehnice

• Tensiune alimentare: 230 V AC
• Frecvență nominală: 50 Hz
• Curent nominal (Ib): 5 A
• Curent maxim (Imax): 30 A
• Clasă de precizie: Clasa 1.0
• Tip ecran: LED digital (kWh)
• Consum de energie: scăzut
• Montare: Șină DIN 35 mm
• Ieșire impuls: izolare optică
• Constanta impulsurilor: aproximativ 1600 impulsuri/kWh

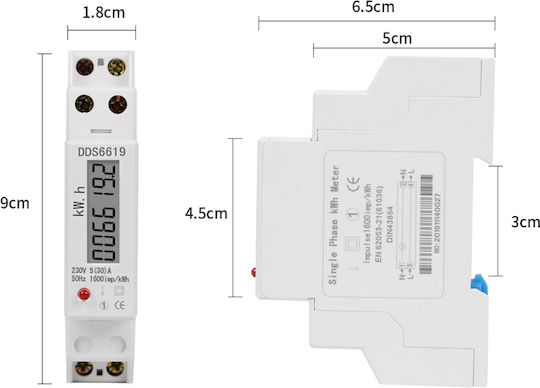

• Dimensiuni: 116 x 18 x 59 mm
• Greutate: 120 g

4. Principiul de funcționare

Unitatea măsoară energia electrică activă consumată de sarcina conectată, integrând puterea pe o perioadă de timp. Valoarea totală a energiei consumate este afișată în kilowați-oră (kWh).

5. Diagramă de conectare (descriere)

Unitatea se livrează cu conexiuni pentru fază și conductor neutru:

• L IN - intrare fază
• N IN - intrare neutru

Ieșirea impulsurilor se face prin doi borne separate:

• PULSE +
• PULSE -

Această ieșire este izolată electric printr-un cuplaj optic. Atenție: Conectarea trebuie efectuată exclusiv de personal autorizat.

6. Instrucțiuni de instalare

• Montare pe șină DIN 35 mm în interiorul tabloului electric
• Fixare solidă pentru evitarea vibrațiilor
• Conectare conform schemei electrice
• După alimentare, afișajul LED va începe să indice consumul acumulat

7. Ieșire impuls

Ieșirea impulsului permite:

• Monitorizarea consumului prin sisteme externe
• Integrare cu PLC sau sisteme de automatizare
• Înregistrarea datelor de consum în timp real

Ieșirea nu este Modbus, RS485 sau WiFi. Este exclusiv o ieșire de impuls optică.

8. Domenii de aplicare

• Instalații electrice rezidențiale
• Tablouri electrice industriale
• Monitorizarea consumului circuitelor speciale
• Sisteme de automatizare și BMS
• Aplicații comerciale și administrative

9. Recomandări

• Nu se recomandă utilizarea în circuite cu curent peste 30 A
• Pentru curenți mai mari, utilizați un contor cu gamă extinsă
• Nu este destinat pentru măsurători oficiale de tarifare de către furnizorul de energie
