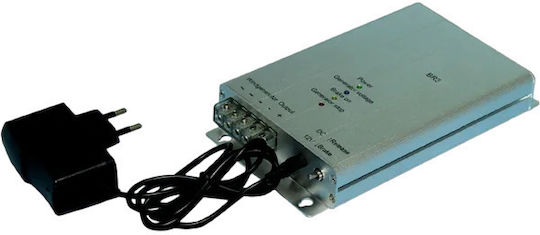

BR3 este un dispozitiv de frânare conceput pentru turbine eoliene de mici dimensiuni conectate la rețea, cu o putere nominală de 600 W și o tensiune de frânare de 110 V. Sistemul de frânare electrodinamic încetinește turbina eoliană în condiții de vânt puternic, protejând-o împotriva eventualelor deteriorări.

BR3 se instalează între invertor și turbina eoliană, transformând tensiunea alternativă (AC) în tensiune continuă (DC). Atunci când viteza vântului este excesivă, BR3 încetinește treptat turbina eoliană și apoi eliberează frâna, prevenind supraturarea și suprasolicitarea generatorului și prelungind durata de viață a acestuia și a întregului sistem.

BR3 este compatibilă cu sisteme de 12 V, 24 V și 48 V.

• Setați comutatorul manual în poziția „Frână”.
• Conectați alimentarea la unitatea de control al frânei BR3. LED-ul verde se va aprinde.
• Conectați invertorul de rețea la ieșirea BR3.
• Conectați turbina eoliană la controlerul de frână BR3.

După finalizarea tuturor conexiunilor, setați comutatorul manual în poziția „Eliberare”.

• LED verde: Tensiune de alimentare
• LED albastru: Tensiunea generatorului eolian
• LED galben: Frână activată
• LED roșu: Frâna generatorului eolian

• Putere nominală: 600 W
• Tensiune de intrare: 0–150 VAC
• Tensiune de frânare: 110 VDC (reglabilă în funcție de cerințele clientului)
• Curent: 12 A
• Greutate netă: 0,5 kg
